Theorie Driefasige elektronische meter YC98G Terminal 3 Fase elektrische meter

Name: Theorie Driefasige elektronische meter YC98G Terminal 3 Fase elektrische meter
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Merknaam:	GENY
Modelnummer:	YC98G
Betalingsvoorwaarden:	L/C, T/T, D/P
Toeleveringsvermogen:	5 stuks per maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO

Model nr.:

YC98G

Afbeelding:

Digitaal

Installatie:

Verbonden direct

Gebruik:

Multifunctioneel energiemeter, watt-uurmeter, meter voor industrie en thuisgebruik, standaard elektr

Elektrisch Materiaal:

Driefasige drie draden

Theorie:

Elektronische Meter

De Verbinding van de machtsmeter:

Terminaal

Gemeten signaal:

continue golf

Type:

Energiemeter

aangepast:

aangepast

Gewicht:

11.5kg

Transportpakket:

Deeltjes

Specificatie:

245 mm x 162 mm x 60 mm

Hs-code:

9030849000

Haven:

Guangzhou, China

Levering vermogen:

5 stuks per maand

Markeren:

theorie driefasige elektronische meter

driefasige elektronische meter yc98g

terminale 3-fase elektrometers

Productomschrijving

Theorie Draagbare driefasige elektronische meter met aansluiting op een terminale stroommeter

Productbeschrijving

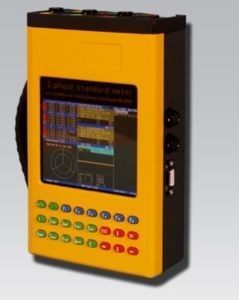

De YC98G is een draagbare werkende standaardmeter met een menselijk ontworpen ontwerp voor het verifiëren van actieve/reactieve driefasemeter (3 of 4 draden) en eenfasemeter, waarvan de nauwkeurigheidsklasse van 0,1 tot 0 is.05, geschikt voor veldtests.

Een fase twee draad
Drie-fase vier draad
Drie-fase drie draad
Hoogtepunten

Metingsmodus: geeft informatie over de parameters van de lijn die wordt getest, zoals:
- Fasespanning, stroom, hoek
- Actieve kracht, reactieve kracht, schijnbare kracht.
- Fase- en driefasevermogensfactor.
- Fasehoek van fase naar fasespanning
- Fasehoek van fase-fase-stroom
- Frequentie.
Vectordiagram: teken het lijnvectordiagram
Golfvorm: laat de golfvorm van spanning en stroom zien
Harmonics: maak een grafische en numerieke analyse van de THD. (2e ~ 51e)
Metertest: Voert de test uit op de meters. Het in deze functie configureerbare gegevensveld is het serienummer, het meettype, de constante, de deelfactor (voor HF), het type test en cycli.
CT-verhoudingstest: CT-verhouding verkrijgen door primaire en secundaire stroom van CT synchroon te testen
Bedradingscontrole: beoordelen van de bedrading goed of fout automatisch
Energie ophopen: actieve en reactieve energie ophopen in een instellingstijd, gebruikt voor de test van de wijzerplaat van de meter
Zelfkalibratie van de klem CT: controleer of de klem CT nauwkeurig is en kalibreer opnieuw.
Testgegevensopslag: kan 1000 gegevensgroepen opslaan. Gegevens omvatten metertype, serienummer, constante, fout, datum enz.
Het heeft een RS232 interface voor communicatie met een pc
Firmware kan door de gebruiker zelf worden bijgewerkt via de pc
Kan verbinden met externe printer, toetsenbord, barcode scanner
In de dialtest kan de gebruiker actieve, reactieve en schijnbare energie invoeren en drie soorten energiefouten berekenen: actieve, reactieve en schijnbare.
Om de pulsfout te controleren, kunnen puls- en handschakelaar en toetsenbesturing worden gebruikt.

Productparameters

Specificatie voor YC98G - 0,1%

- Ja.	Meetbereik	Effectieve afwikkeling	Genauigheid (%)	Andere
Spanning	5 - 450 V	0.001 V	0.05%	2 bereik ((1:4)
Huidige CT	0.05 - 20 A	0.0002 A	0.05%	3 bereik ((1:10)
Clamp CT	0.01 - 100 A	0.001 A	0.15%	3 bereik ((1:10)
frequentie	45-65 Hz	00,001 Hz	00,01 Hz
Actief vermogen	0~±Umax X Imax	0.0001 W	0.10%
	0~±Umax X Imax	0.0001 W	0.20%	Met CT-klem
Reactief vermogen	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	0.30%	met CT-klem
Blijkbare kracht	0~±Umax X Imax	0.0001 VA	0.20%
Actieve energie			0.10%
			0.20%	met CT-klem
Reactieve energie			0.20%
			0.30%	met CT-klem
Energie constante	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Vermogensfactor	0 ~ ± 0.9999	0.0001	±0.01
Fasehoek	0 ~ 359. 999o	0.001 o	± 0,01 o
Werkomgeving	-10~+55oC, 15~85% RHD, hoogte:-10~3500 m
Invloed van de temperatuur	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (andere)
Frequentie-invloed	≤ 25 ppm / Hz
Pulsinterface	Invoer (2 kanalen, PLi1, PLi2)
	Laag niveau≤2V, hoog niveau≥5V
	Uitgang (2 kanalen, actief vermogen van PLo-1, reactief vermogen van PLo-3)
	Laag niveau≤0,5V, hoog niveau≥11,5V

Communicatie-interface	Asynchrone seriële transmissie: RS232, 9600bps, 1N8.
Stroomvoorziening1	Vermogen van U1, Un geteste schakelpunten: 85~450V/~35VA			Uit het geteste circuit
Stroomvoorziening 2	Vermogen van het wisselstroomstuk: 85~450V/ ¥35VA
Stroomvoorziening3	Batterijtype: Li-polymerbatter, maat: 110mmX51mmX16mm,			interne Li-batterij
Stroomvoorziening3	Nominale uitgangsspanning: 7,2 V, capaciteit: 5000 mAh			interne Li-batterij
Afmeting	Instrument: 245 mm x 162 mm x 60 mm
	Draagdoos: 559 mm x 351 mm x 229 mm
Gewicht	Gewicht van het hoofdinstrument: 1,7 kg
	Totaal gewicht: 11,5 kg

Specificatie voor YC98G - 0,05%

Artikel 1	Meetbereik	Effectieve afwikkeling	Genauigheid (%)	Andere
Spanning	5 - 450 V	0.001 V	0.02%	2 bereik ((1:4)
Huidige CT	0.05 - 20 A	0.0002 A	0.02%	3 bereik ((1:10)
Clamp CT	0.01 - 100 A	0.001 A	0.15%	3 bereik ((1:10)
frequentie	45-65 Hz	00,001 Hz	00,01 Hz
Actief vermogen	0~±Umax X Imax	0.0001 W	0.05%
	0~±Umax X Imax	0.0001 W	0.20%	Met CT-klem
Reactief vermogen	0~±Umax X Imax	0.0001 Var	0.10%
	0~±Umax X Imax	0.0001 Var	0.30%	met CT-klem
Blijkbare kracht	0~±Umax X Imax	0.0001 VA	0.10%
Actieve energie			0.05%
			0.20%	met CT-klem
Reactieve energie			0.10%
			0.30%	met CT-klem
Energie constante	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Vermogensfactor	0 ~ ± 0.9999	0.0001	± 0,005%
Fasehoek	0 ~ 359. 999o	0.001 o	± 0,005 o
Werkomgeving	-10~+55oC, 15~85% RHD, hoogte:-10~3500 m
Invloed van de temperatuur	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (andere)
Frequentie-invloed	≤ 20 ppm / Hz
Pulsinterface	Invoer (2 kanalen, PLi1, PLi2)
	Laag niveau≤2V, hoog niveau≥5V
	Uitgang (2 kanalen, actief vermogen van PLo-1, reactief vermogen van PLo-3)
	Laag niveau≤0,5V, hoog niveau≥11,5V

Communicatie-interface	Asynchrone seriële transmissie: RS232, 9600bps, 1N8.
Stroomvoorziening1	Vermogen van U1, Un geteste schakelpunten: 85~450V/~35VA			Uit het geteste circuit
Stroomvoorziening 2	Vermogen van het wisselstroomstuk: 85~450V/ ¥35VA
Stroomvoorziening3	Batterijtype: Li-polymerbatter, maat: 110mmX51mmX16mm,			interne Li-batterij
Stroomvoorziening3	Nominale uitgangsspanning: 7,2 V, capaciteit: 5000 mAh			interne Li-batterij
Afmeting	Instrument: 245 mm x 162 mm x 60 mm
	Draagdoos: 559 mm x 351 mm x 229 mm
Gewicht	Gewicht van het hoofdinstrument: 1,7 kg
	Totaal gewicht: 11,5 kg

Specificatie voor YC98G - 0,05%

Artikel 1	Meetbereik	Effectieve afwikkeling	Genauigheid (%)	Andere
Spanning	5 - 450 V	0.001 V	0.02%	2 bereik ((1:4)
Huidige CT	0.05 - 20 A	0.0002 A	0.02%	3 bereik ((1:10)
Clamp CT	0.01 - 100 A	0.001 A	0.15%	3 bereik ((1:10)
frequentie	45-65 Hz	00,001 Hz	00,01 Hz
Actief vermogen	0~±Umax X Imax	0.0001 W	0.05%
	0~±Umax X Imax	0.0001 W	0.20%	Met CT-klem
Reactief vermogen	0~±Umax X Imax	0.0001 Var	0.10%
	0~±Umax X Imax	0.0001 Var	0.30%	met CT-klem
Blijkbare kracht	0~±Umax X Imax	0.0001 VA	0.10%
Actieve energie			0.05%
			0.20%	met CT-klem
Reactieve energie			0.10%
			0.30%	met CT-klem
Energie constante	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Vermogensfactor	0 ~ ± 0.9999	0.0001	± 0,005%
Fasehoek	0 ~ 359. 999o	0.001 o	± 0,005 o
Werkomgeving	-10~+55oC, 15~85% RHD, hoogte:-10~3500 m
Invloed van de temperatuur	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (andere)
Frequentie-invloed	≤ 20 ppm / Hz
Pulsinterface	Invoer (2 kanalen, PLi1, PLi2)
	Laag niveau≤2V, hoog niveau≥5V
	Uitgang (2 kanalen, actief vermogen van PLo-1, reactief vermogen van PLo-3)
	Laag niveau≤0,5V, hoog niveau≥11,5V

Communicatie-interface	Asynchrone seriële transmissie: RS232, 9600bps, 1N8.
Stroomvoorziening1	Vermogen van U1, Un geteste schakelpunten: 85~450V/~35VA			Uit het geteste circuit
Stroomvoorziening 2	Vermogen van het wisselstroomstuk: 85~450V/ ¥35VA
Stroomvoorziening3	Batterijtype: Li-polymerbatter, maat: 110mmX51mmX16mm,			interne Li-batterij
Stroomvoorziening3	Nominale uitgangsspanning: 7,2 V, capaciteit: 5000 mAh			interne Li-batterij
Afmeting	Instrument: 245 mm x 162 mm x 60 mm
	Draagdoos: 559 mm x 351 mm x 229 mm
Gewicht	Gewicht van het hoofdinstrument: 1,7 kg
	Totaal gewicht: 11,5 kg
