YC1893D Driefasige Slimme Meter Test Systeem

32 Posities | 160A | Klasse 0.02

Ontworpen voor Nutsbedrijven, Laboratoria en Productie van Slimme Meters

Het GENY YC1893D Driefasige Slimme Meter Test Systeem is een geautomatiseerde oplossing met hoge precisie, ontworpen voor het testen en kalibreren van eenfasige en driefasige energiemeters. Met ondersteuning voor 32 testposities, een stroomuitvoer tot 160A en een nauwkeurigheid van Klasse 0.02, is het systeem ideaal voor nutsbedrijven, meterfabrikanten, metrologielaboratoria en kwaliteitsinspectie-instellingen.

Met geïntegreerde Isolatie Stroomtransformatoren (ICT's) kan de YC1893D ook meters met gesloten koppeling / IP-koppeling testen, waardoor het een betrouwbaar platform is voor moderne slimme meter toepassingen.

Productoverzicht

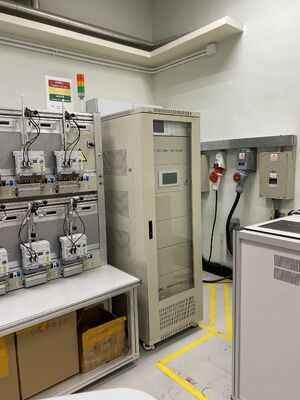

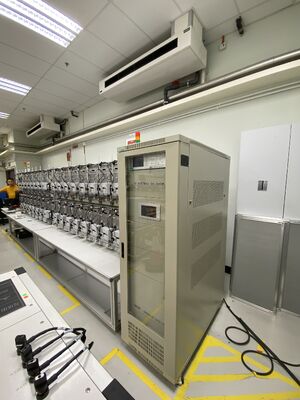

De YC1893D combineert een driefasige statische stroombron, referentiestandaardmeter, meerpositie testrek, communicatiemodules voor slimme meters, optische probes, QCD snelle verbindingsapparaten en pc-besturingssoftware tot een compleet testplatform.

Systeem Werkingsmodi

Automatische werking
Semi-automatische werking
Handmatige werking

Geschikte Toepassingen

Testen van slimme meters
Nauwkeurigheidsverificatie
Kalibratie
Functietesten
Batchinspectie
Toepassingen voor meters met gesloten koppeling

Belangrijkste Voordelen

32-Posities Parallel Testen

Twee rekken met elk 16 posities
Hoge-efficiëntie batch testen
Ideaal voor nutsbedrijven en productieomgevingen

Stroomuitvoer tot 160A

Geschikt voor testen van meters met hoge stroom
Ondersteunt een breed scala aan meterspecificaties
Ontworpen voor veeleisende veld- en laboratoriumvereisten

Klasse 0.02 Nauwkeurigheid

Referentiestandaardmeter met hoge precisie
Stabiele uitvoer en herhaalbare prestaties
Geschikt voor kalibratie- en verificatietoepassingen

Testen van meters met gesloten koppeling met ICT's

Geïsoleerde en potentiaalvrije stroomsignalen
Ondersteunt meters met IP-koppeling / gesloten stroomkring
Vergroot de compatibiliteit buiten conventionele testbanken

Klaar voor Communicatie met Slimme Meters

Ondersteuning voor optische probes
RS232 / RS485 communicatie-interfaces
Seriële poortuitbreiding voor parallelle communicatie

IEC-Conforme Testmogelijkheden

Geschikt voor het testen van meters volgens:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Belangrijkste Systeemcomponenten

Het YC1893D systeem omvat:

Driefasige statische stroombron
Driefasige referentiestandaardmeter
32-positie meter testrek
Systeem voor functietesten van slimme meters
Optische probes
Scan-koppen
Snelle Connector Apparaten (QCD's)
Isolatie Stroomtransformatoren (ICT's)
PC en besturingssoftware
Seriële communicatiemodules

Testfuncties

Het systeem kan de volgende tests automatisch uitvoeren:

Basis fouttest
Nauwkeurigheidstest in alle vier kwadranten
Herhaalbaarheidstest
Kruiptest (geen-last test)
Startstroomtest
Registertest

Invloedsgrootheidstest
Spanningsvariatie
Spanningsonbalans
Frequentievariatie
Harmonische vervorming
Omgekeerde fasenvolgorde

Voorwaartse en achterwaartse energietest
Subharmonische test
Oneven harmonische test
Gelijktijdige test van verschillende meterconstanten
Kalibratie van referentiestandaarden met lagere nauwkeurigheid

Technische Specificaties

Parameters Stroombron

Parameter	Specificatie
Spanning
Testspanning uitvoer (Fase-Neutrale)	3*(5 ~ 456 V)
Vermogen van de spanningsuitvoer	3*1000VA/220V
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelnauwkeurigheid	Beter dan 0,05% op de eindbereikwaarde
Stabiliteit	Beter dan 0,005%/u (integratietijd 150 s)
Belastingsregeling van 0-max. belasting	< 0,01%
Vervormingsfactor	< 0,3% voor lineaire weerstandsbelasting
Harmonischen	2e ~ 51e vrij programmeerbaar
Stroom
Teststroom uitvoer	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
Vermogen van de stroomuitvoer	3*2600VA/160A
Fasehoek
Fasehoekbereik	0 ~ 360°
Fasehoekresolutie	0,01°
Fasehoek instelnauwkeurigheid	0,1°
Frequentie
Frequentiebereik	45 Hz ~ 65 Hz
Frequentie resolutie	0,01 Hz

Referentiestandaardmeter

Het systeem is compatibel met:

GENY SZ-03A-K8F
ZERA EPZ-303

Belangrijkste Kenmerken

Spanningsbereik: 5V tot 480V
Stroombereik: 10mA tot 160A
Fout spanning, stroom, vermogen en energie: ≤ ±0,02%
Ondersteunt meerdere bedradingsmodi
Ondersteunt harmonische analyse
Ondersteunt golfvormweergave
Ondersteunt verificatie van testbanken

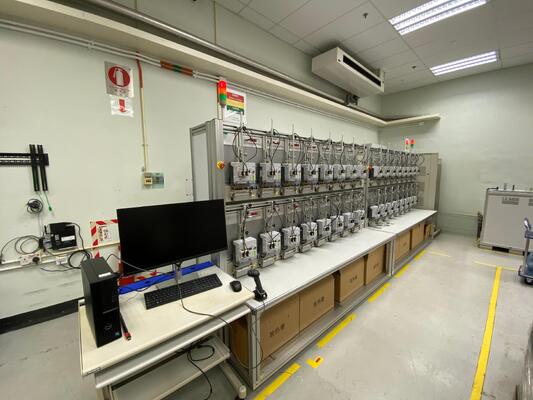

Ontwerp Testrek

Kenmerken Rek

Constructie van aluminiumlegering
Lichtgewicht, sterk en corrosiebestendig
16 posities per rek, 32 posities totaal
Wielmontage voor eenvoudigere verplaatsing

Afmetingen Enkel Rek

2426mm (B) * 900mm (D) * 1865mm (H)

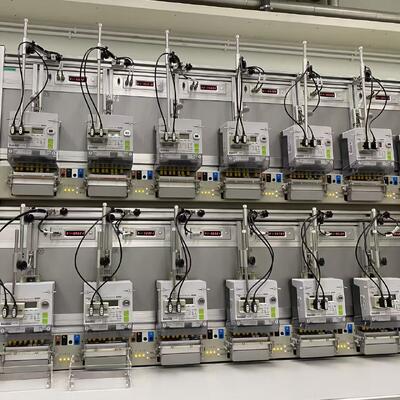

Elke Meter Onder Test (MUT) Positie Omvat

QCD snelle verbindingsapparaat
Scan-kop
Optische probe
Fout LED-display en invoer
MUT communicatie-aansluiting

QCD Snel Connector Apparaat

De QCD is ontworpen voor flexibel testen van zowel eenfasige als driefasige meters.

Kenmerken

Verende stroompinnen om de terminalspanning te verminderen
Minimale pinsteek tot 11 mm
Verstelbare pinrijbeweging
Stroompinnen geschikt voor 160A langdurige werking
Eenvoudig te verwijderen terminalpinnen
Ondersteunt LT-CT bediende meters
Aanpasbaar aan speciale terminalstructuren zoals Landis+Gyr Z-vormige terminals

Communicatie met Slimme Meters

Optische Probe

Conform IEC 62056-21
Ondersteunt ANSI C12.18
Infrarood optische interface
RS232 geïntegreerde DB9 connector
Maximale baudrate: 38400bps
Magnetische bevestiging
Kabellengte: 1,5m

Seriële Communicatie Uitbreiding

Het systeem maakt gebruik van seriële communicatie met meerdere poorten om parallelle communicatie met maximaal 32 te testen meters te ondersteunen, waardoor het geschikt is voor functietesten van slimme meters en data-acquisitie in batch-operatieomgevingen.

Toepassingen

Nutsbedrijven

Meterfabrikanten

Metrologielaboratoria

Afdelingen voor kwaliteitsinspectie

Kalibratielaboratoria

R&D en productietesten van slimme meters

Waarom Kiezen voor GENY

Gespecialiseerd in meter testapparatuur en kalibratiesystemen
Sterke ervaring in eenfasige en driefasige meter testtoepassingen
Oplossingen met hoge nauwkeurigheid, hoge stroom en compatibel met slimme meters
Ondersteunt zowel gestandaardiseerd als aangepast systeemontwerp
Bewezen projectervaring in nutsbedrijfskwaliteit en overzeese markten
Professionele technische ondersteuning en engineering service
