Testbank voor elektronische en mechanische energiemeters

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO, CE

Document:

Spanningstoevoer:

220V±10% of aangepast 50/60Hz±2Hz

Omgevingstemperatuur:

-10°C -- +40°C

RELATIEVE VOCHTIGHEID:

35% -- 85%

Hoogte:

< 2500 m

Verpakking Details:

multiplex kast

Levering vermogen:

100/jaar

Markeren:

Productomschrijving

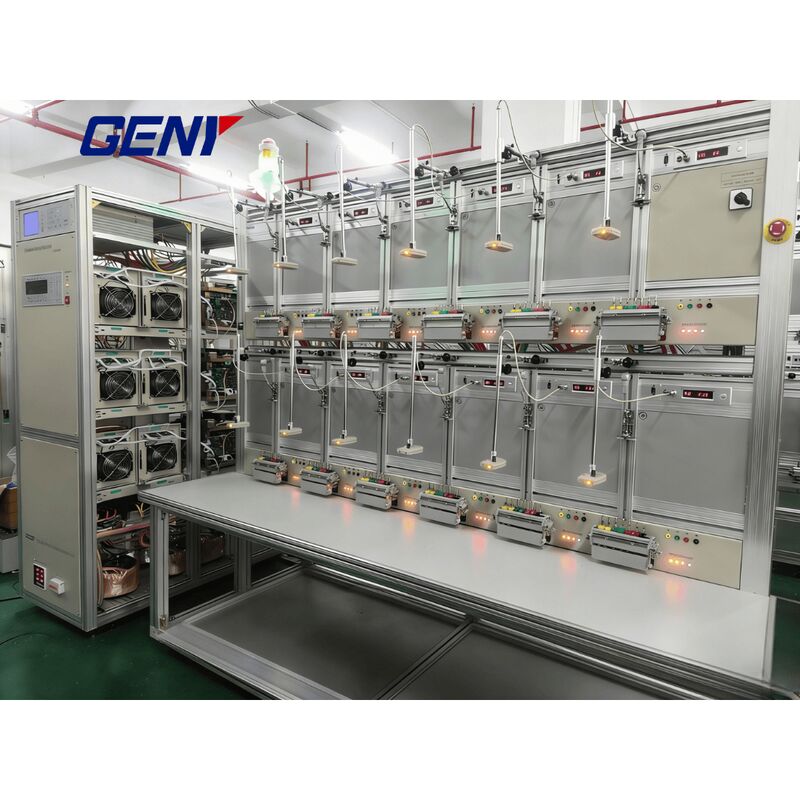

Testbank voor elektronische en mechanische energiemeters

Alomvattende testoplossing voor meters

Geavanceerd testplatform voor mechanische, elektromechanische en elektronische energiemeters met precisie-kalibratiemogelijkheden.

Belangrijkste kenmerken

Ondersteunt het testen van mechanische meters, elektromechanische meters en elektronische energiemeters
Toepasselijk op enkelfasige tweedraadmeters (1P2W)
Meerdere testmodi, waaronder actief vermogen, reactief vermogen en gekoppeld reactief vermogen
MSVT-functie voor nauwkeurige tests van eenfasemeters met gesloten I-P-verbindingen
Optioneel stroomuitgangsschakelaar voor kalibratie van twee-elementmeters
Gelijktijdige test van meters met identieke specificaties, maar met verschillende meterkonstanten
Automatische positionering van de rotormarkeringen van de mechanische meterschijf om de testdoeltreffendheid te verbeteren
Uitgebreide prestatiebeoordeling met starttest- en kruiptestmogelijkheden
Ingebouwde beschermingsfuncties: overbelasting, kortspanningscircuit en open stroomcircuit bescherming
Synchrone schommelkoppen voor een vereenvoudigde besturing en een betere meetnauwkeurigheid
Hoogsterke constructie van aluminiumlegeringen voor een lichte, corrosiebestendige en duurzame prestatie

Geavanceerde metertestsoftware

Compatibel met Windows 2000 / XP / 7 / 8 / 10 besturingssystemen

Gebruikersvriendelijke interface voor een gemakkelijke bediening
Alomvattende testmodules, met inbegrip van nauwkeurigheids- (fout) -test, harmonische test, vraagtest en invloedsgrootte-test
Ideaal voor kalibratie, verificatie en kwaliteitscontrole van energiemeters

Technische specificaties

Modelconfiguratie

Model	YC1891D-6	YC1891D-12	YC1891D-24	YC1891D-48
Aantal meterposities	6	12	24	48
Stroombron	YCS-101-250	YCS-101-600	YCS-101-1200	YCS-101-2500
MSVT	HJ200GL-6	HJ200GL-12	HJ200GL-24	HJ200GL-48

Spanningsspecificaties

Parameter	Specificatie
Uitgangsspanning	24V - 288V of op maat
Vermogen van de uitgangsspanning	100VA, 250VA, 500VA, 1000VA.
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonica	2e - 21e vrij programmeerbaar

Huidige specificaties

Parameter	Specificatie
Uitgangsstroom van de test	1mA - 100A of op maat, max. 200A
Vermogen van de uitgangsstroom	150VA. 350VA. 750VA. 1500VA.
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonica	2e - 21e vrij programmeerbaar

Aanvullende specificaties

Parameter	Specificatie
Fasehoekbereik	0 - 360°
Fasehoekresolutie	00,01°
Fasehoekinstelling nauwkeurigheid	0.1°
Frequentiebereik	45 Hz - 65 Hz
Frequentieoplossing	0.01Hz
Typ van weergave van fouten	Rode LED
Fout weergave resolutie	8 cijfers
Algemene nauwkeurigheid	0.05
