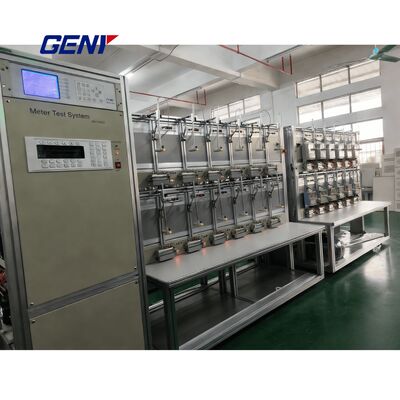

Precision Class 0.05 Poly Phase Meter Testing System met aluminium legering structuur test rack

Merknaam:	GENY
Modelnummer:	YC-1891D
MOQ:	1 st
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T, D/P
Toeleveringsvermogen:	100/jaar

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO, CE

Document:

Catalogue——Meter Test S...m..pdf

verwijzings standaardmeter:

SZ03A-K8 (op maat)

Stroombron:

YCS-103-250, YCS-103-600, YCS-103-1200, YCS-103-2500

Scandekop:

YCG-S-serie

Verpakking Details:

multiplex kast

Levering vermogen:

100/jaar

Markeren:

0.05 nauwkeurigheidstester voor polyfase-meters

metersysteem voor het testen van aluminiumlegeringen

vaste polyfase-testrek

Productomschrijving

Testsysteem met een polyfasemeter van nauwkeurigheidsklasse 0,05

Hoogprecisie-testsysteem voor polyfase-meters met een aluminiumlegeringsstructuretoetsrack voor superieure duurzaamheid en prestaties in industriële meettoepassingen.

Technische specificaties

Spanningsspecificaties
Testspanningsuitgang (fase-neutraal)	3x(24V~288V) (of op maat)
Vermogen van de uitgangsspanning	Max. tot 3x500VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005% /h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0 tot max. belasting	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonisch	2e tot en met 21e vrij programmeerbaar

Huidige specificaties
Uitgangsstroom van de test	3x ((1mA~100A)
Vermogen van de uitgangsstroom	Max. 3x150VA. Max. 3x350VA. Max. 3x750VA. Max. 3x1500VA.
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005% /h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0 tot max. belasting	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonisch	2e tot en met 21e vrij programmeerbaar

Aanvullende specificaties
Fasehoekbereik	0 tot 360°
Fasehoekresolutie	00,01°
Fasehoekinstelling nauwkeurigheid	0.1°
Frequentiebereik	45 Hz ~ 65 Hz
Frequentieoplossing	0.01Hz
Typ van weergave van fouten	Rode LED
Fout weergave resolutie	8 cijfers
Spanningsvoorziening	3x220/380V±10% (of aangepast) 50/60Hz ±2Hz
Omgevingstemperatuur	-10°C~+40°C
Relatieve luchtvochtigheid	35% tot 90%

Standaardfuncties

ICT-installatie in elke meetpositie voor het testen van driefase-meters met gesloten verbindingen tussen stroom- en spanningsmetingscircuits
Testvermogen voor mechanische, elektronische mechanische en elektronische meters met automatische, semi-automatische of handmatige bediening
Compatibel met 3P4W-, 3P3W- en 1P2W-meters die worden getest
Testmodi: actief vermogen, reactief vermogen, gekoppeld reactief vermogen
Gelijktijdige meting van meters met dezelfde specificaties, maar verschillende meterkonsumenten
Automatische positioneringsrotormarkering van schijf voor mechanische meters met een verhoogd rendement
Starttest- en kruiptestmogelijkheden
Overbelasting, kortspanningscircuit en open stroomcircuitbeschermingsfuncties
met een vermogen van niet meer dan 50 W
Aluminiumlegeringsconstructie voor een lichte, sterke en corrosiebestendige prestatie
Windows-compatibele testsoftware (2000/XP/7/8/10) met uitgebreide functionele modules voor fouttest, harmonische test, vraagtest en invloedstest

Speciale functies

Voor- en achterwaarts actieve, voor- en achterwaarts reactieve fouten testen
SW-5D precieze tijdsreferentiebron voor het testen van de dagelijkse tijdfout van de energiemeter
Communicatietest en tijdkalibratie met luidspreker
Constant controleren (pulsgetal, tijd, fouttest voor vraagindicatie)
Tijdschakelaar, vraagperiode en foutonderzoek van de vraagindicatie
Test van combinatiefouten in registerindicatie en -register
Test van reactief vermogen in vier kwadranten
Test van het energieverbruik (facultatief)
Spanning- en stroomsluiting voor gemeten meter (facultatief)
Tilt-impactonderzoek (facultatief)
Testing van de voorafbetaalde meter (facultatief)

Specificaties voor geïsoleerde stroomtransformatoren (ICT)

Stroombereik	3 × ((10mA - 120A)
Precisiteit	0.05 (100mA - 120A)
Verhouding	11 (primêre stroom = secundaire stroom)
Frequentiebereik	45 Hz - 65 Hz
Uitgangsbelastingbereik	3 × 0,6 V (maximaal)
Uitgangsvermogen	3×60VA (maximaal)
Communicatiepoort	RS-485
Stroomvoorziening	+/- 12VDC
Energieverbruik	20 VA (maximaal)
Operatietemperatuur	-10°C... +50°C
Bergingstemperatuur	-20°C... +60°C
Afmetingen (H × W × D)	290 mm × 275 mm × 296 mm
Gewicht	ongeveer 17 kg
