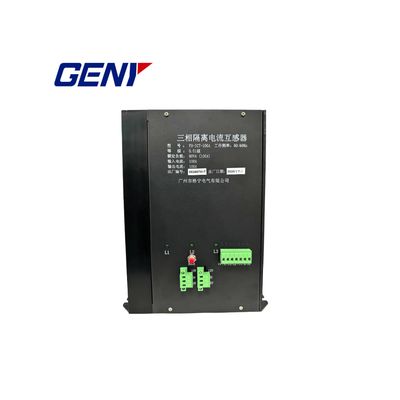

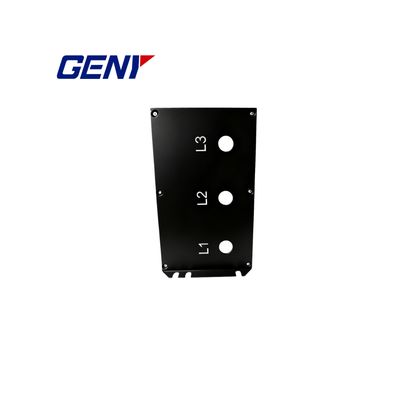

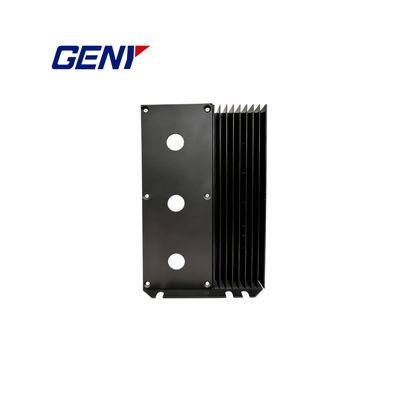

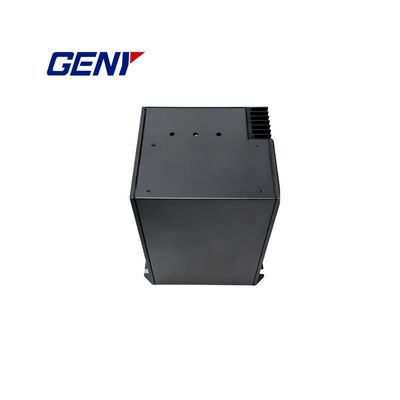

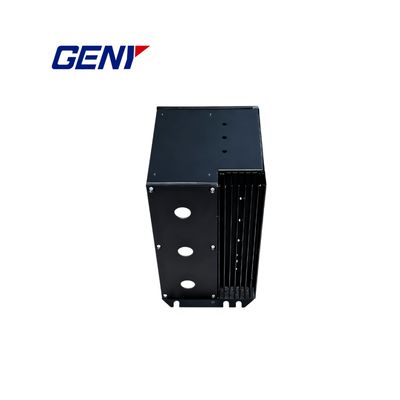

Driefasige doorvoertype stroomscheidingstransformator 100A versie

Voor het testen van driefasige energiemeters waarbij spannings- en stroomcircuits niet gescheiden kunnen worden (gesloten verbindingen), is stroomscheiding essentieel om de nauwkeurigheid te garanderen. In multi-positie testbanken en complexe driefasige opstellingen is alleen spanningsscheiding onvoldoende.

De 100 A ICT biedt echte 1:1 stroomscheiding met elektronische foutcompensatie, waardoor precieze, veilige en flexibele kalibratie onder equipotentiaalcondities mogelijk is.

Elke ICT integreert drie onafhankelijke 1:1 stroomtransformatoren, die ondersteuning bieden voor:

• Driefasige meters met niet-gescheiden spannings/stroomcircuits
• Eenfase meters onder niet-gescheiden omstandigheden
• Multi-station banken waarbij elke meterpositie een onafhankelijke geïsoleerde stroom ontvangt

Om een hoge nauwkeurigheid te behouden over verschillende metertypes en belastingen, gebruikt de ICT een interne elektronische foutcompensator en biedt hij een ruime secundaire uitgangscapaciteit. Bij 100 A kan de secundaire zijde ≥60 VA leveren met behoud van nauwkeurigheid. Open-circuit/overbelastingcondities van de secundaire zijde worden bewaakt met indicatie en automatische kortsluitbeveiliging.

• Breed bereik: 0,1-100 A primair / 0,1-100 A secundair (1:1)
• Enkele winding doorvoertype, energiezuinig, laag verlies
• Hoge uitgangscapaciteit: tot 70 VA bij 100 A
• Unieke elektronische compensatie zorgt voor 0,01% klasse nauwkeurigheid over een breed bereik
• Indicatie van open circuit en overbelasting van de secundaire zijde, alarm en automatische kortsluitbeveiliging
• Externe statusindicatoren en bedieningsknoppen voor eenvoudige bediening
• Ondersteunt multi-ICT serie primaire aansluiting met geïsoleerde secundaire zijden per meterpositie

• Driefasige en eenfasige energiemeterkalibratie (meters met gesloten verbinding)
• Multi-positie metertestbanken met behulp van de equipotentiaalmethode
• Nutsbedrijven, metrologielaboratoria en fabrikanten die een hoge nauwkeurigheid van stroomscheiding vereisen

• Detectie van open circuit/overbelasting van de secundaire zijde met visuele indicatie en alarm
• Automatische kortsluiting van de secundaire zijde om apparaten te beschermen en de stabiliteit te behouden
• Hoge isolatieweerstand tussen primair, secundair en behuizing

• Model: Driefasige Doorvoertype Stroomscheidingstransformator (1:1, 0,1-100 A)
• Accessoires: AC 12-0-12 voedingskabels, 7-pins I/O-stekker, snelstartgids

Nauwkeurigheid geldt binnen gespecificeerde belastings- en omgevingscondities.
