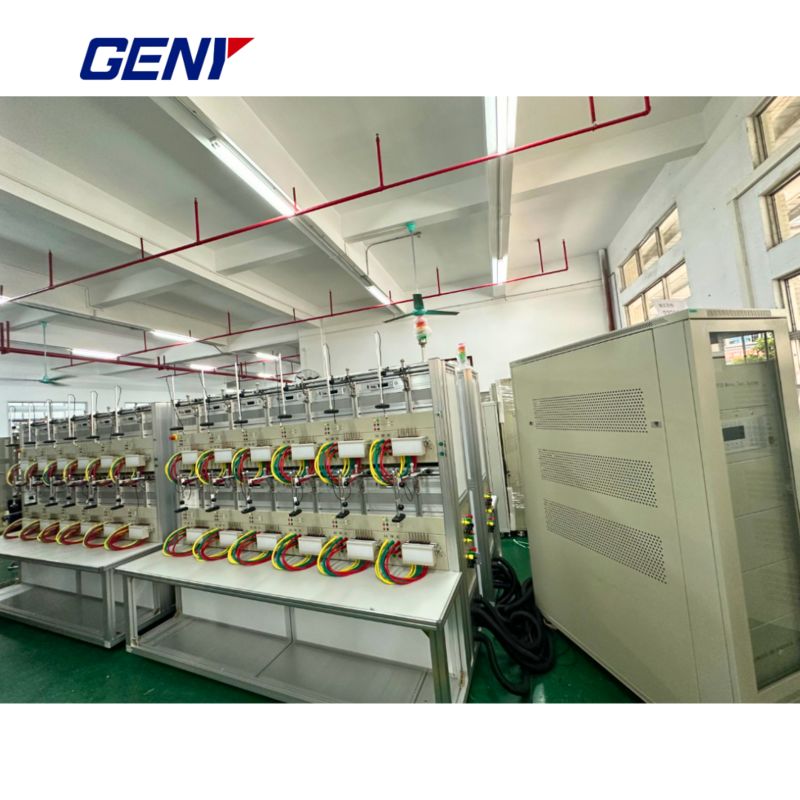

Testbank voor meters met meerdere stations

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

Aantal meterposities

6

12

24

48

Nauwkeurigheid

0.05

Stroombron

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

Standaardmeter

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

D5-serie

Scanhoofd

YCG-2-serie

Spanning

Testspanning uitgang

24V – 288V of aangepast

Vermogen van de spanningsuitgang

100VA

250VA

500VA

1000VA

Resolutie

Beter dan 0,01% van de volledige schaalwaarde van het bereik

Instelnauwkeurigheid

Beter dan 0,05% bij de uiteindelijke bereikwaarde

Stabiliteit

Beter dan 0,005%/u (integratietijd 150 s)

Belastingsregeling van 0-max. belasting

Beter dan 0,01%

Vervormingsfactor

Beter dan 0,3% voor lineaire weerstandsbelasting

Harmonischen

2e – 21e vrij programmeerbaar

Stroom

Teststroom uitgang

1mA – 100A  of aangepast, Max. 200A

1mA – 100A

Vermogen van de stroomuitgang

150VA

350VA

750VA

1500VA

Resolutie

Beter dan 0,01% van de volledige schaalwaarde van het bereik

Instelnauwkeurigheid

Beter dan 0,05% bij de uiteindelijke bereikwaarde

Stabiliteit

Beter dan 0,005%/u (integratietijd 150 s)

Belastingsregeling van 0-max. belasting

Beter dan 0,01%

Vervormingsfactor

Beter dan 0,3% voor lineaire weerstandsbelasting

Harmonischen

2e – 21e vrij programmeerbaar

Fasehoek

Bereik

0 -- 360°

Resolutie

0,01°

Instelnauwkeurigheid

0,1°

Frequentie

Bereik

45Hz – 65Hz

Resolutie

0,01Hz

Foutweergave

Type foutweergave

Rode LED

Resolutie van de foutweergaven

8 cijfers

Voeding

220V±10% of aangepast

50/60Hz±2Hz

3x220/380V±10% of aangepast

50/60Hz±2Hz

Omgevingstemperatuur

-10°C -- +40°C

Relatieve vochtigheid

35% -- 85%

Technische specificaties

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

Aantal meterposities

6

12

24

48

Nauwkeurigheid

0,05 / 0,02

Stroombron

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Standaardmeter

SZ03A-K6 / SZ03A-K8

Scan Hoofd

YCG-S-serie

Spanning

Testspanning uitgang (Fase-Nul)

3x(24V~288V)(of aangepast)

Vermogen van de spanningsuitgang

Max. 3x100VA

Max. 3x250VA

Max. 3x500VA

Max. 3x1000VA

Resolutie

Beter dan 0,01% van de volledige schaalwaarde van het bereik

Instelnauwkeurigheid

Beter dan 0,05% bij de uiteindelijke bereikwaarde

Stabiliteit

Beter dan 0,005% /u (integratietijd 150s)

Belastingsregeling van 0~max. belasting

Beter dan 0,01%

Vervormings factor

Beter dan 0,3% voor lineaire weerstandsbelasting

Harmonisch

2e~21e  vrij programmeerbaar

Stroom

Teststroom uitgang

3x(1mA~100A)

Vermogen van de stroomuitgang

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Resolutie

Beter dan 0,01% van de volledige schaalwaarde van het bereik

Instelnauwkeurigheid

Beter dan 0,05% bij de uiteindelijke bereikwaarde

Stabiliteit

Beter dan 0,005% /u (integratietijd 150s)

Belastingsregeling van 0~max. belasting

Beter dan 0,01%

Vervormings factor

Beter dan 0,3% voor lineaire weerstandsbelasting

Harmonisch

2e~21e  vrij programmeerbaar

Fasehoek

Bereik

0~360°

Resolutie

0,01°

Instelnauwkeurigheid

0,1°

Frequentie

Bereik

45Hz~65Hz

Resolutie

0,01Hz

Foutweergave

Type foutweergave

Rode LED

Resolutie van foutweergaven

8 cijfers

Overig

Voeding

3x220/380V±10%(of aangepast)

50/60Hz ±2Hz

Omgevingstemperatuur

-10°C~+40°C

Relatieve vochtigheid

35%~85%
