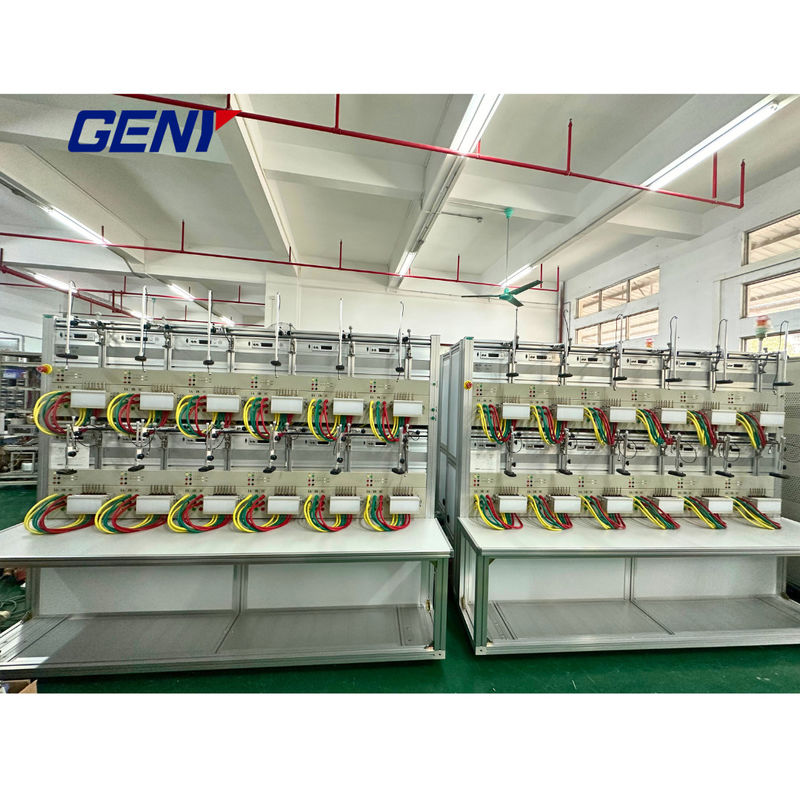

Hoog nauwkeurigheidsklasse Elektrische energiemeter Testbank Drie fase

Technische specificaties.

YC1893D-ICT-6

YC1893D-ICT-12

YC1893D-ICT-24

YC1893D-ICT-48

Aantal telpunten die zijn voorzien van ICT

6

12

24

48

Klasse van nauwkeurigheid van ICT

0.05 / 0.01

Precisiteit

0.05

Stroombron

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Standaardmeter

SZ03A-K6 / SZ03A-K8 (op maat)

Scandekop

YCG-S-serie

Spanning

Testspanningsuitgang ((Fase-neutraal)

3x ((24V~288V) ((of op maat)

Vermogen van de uitgangsspanning

Max. 3x100VA

Max. 3x250VA

Max, ik ben er klaar voor.

3x500VA

Max, ik ben er klaar voor.

3x1000VA

Resolutie

Beter dan 0,01% van de volledige schaalwaarde van het bereik

Instelling van de nauwkeurigheid

Beter dan 0,05% bij de definitieve waarde van het bereik

Stabiliteit

Beter dan 0,005% /h (integratietijd 150 s)

Beperkingen van de belasting vanaf 0 tot max. belasting

Beter dan 0,01%

Vervormingsfactor

Beter dan 0,3% voor lineaire weerstandsbelasting

Harmonisch

2e tot en met 21e vrij programmeerbaar

Stroom

Uitgangsstroom van de test

3x ((1mA~100A)

Vermogen van de uitgangsstroom

Max. 3x150VA

Max. 3x350VA

Max. 3x750VA

Max. 3x1500VA

Resolutie

Beter dan 0,01% van de volledige schaalwaarde van het bereik

Instelling van de nauwkeurigheid

Beter dan 0,05% bij de definitieve waarde van het bereik

Stabiliteit

Beter dan 0,005% /h (integratietijd 150 s)

Beperkingen van de belasting vanaf 0 tot max. belasting

Beter dan 0,01%

Vervormingsfactor

Beter dan 0,3% voor lineaire weerstandsbelasting

Harmonisch

2e tot en met 21e vrij programmeerbaar

Fasehoek

Bereik

0~3600

Resolutie

0.01⁰

Instelling van de nauwkeurigheid

0.1⁰

Frequentie

Bereik

45 Hz ~ 65 Hz

Resolutie

0.01Hz

Fout weergeven

Typ van foutweergave

Rode LED

Resolutie van foutenweergaven

8 cijfers

andere

Spanningsvoorziening

3x220/380V ± 10% ((of op maat)

50/60 Hz ± 2 Hz

Omgevingstemperatuur

-10°C~+40°C

Relatieve luchtvochtigheid

35% tot 85%
