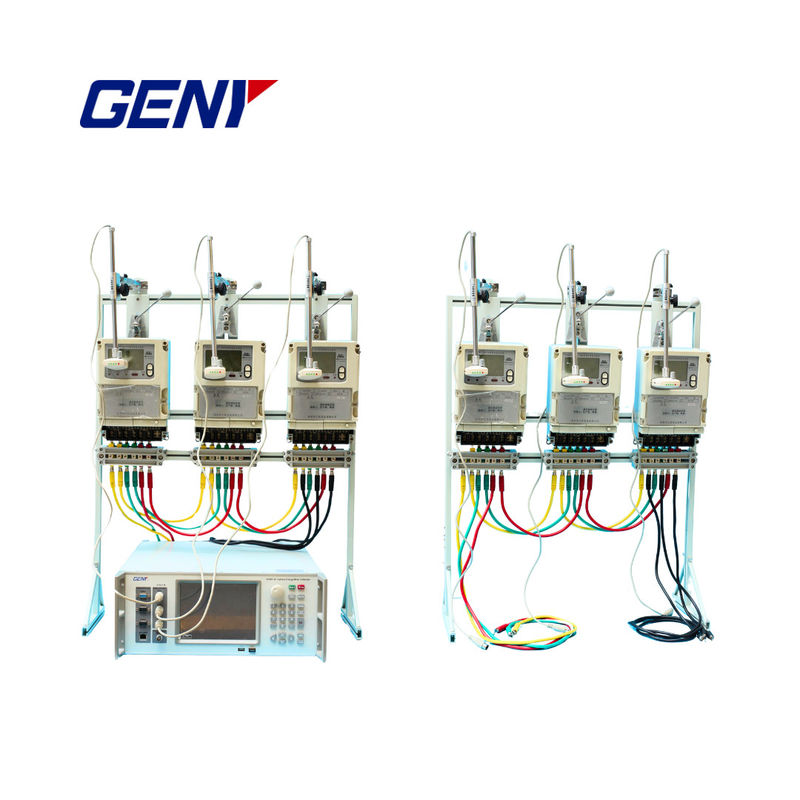

Draagbare apparatuur voor het testen van energiemeters YC99T-serie

Model nr.

YC99T-3C

Positie van de meter / nauwkeurigheid

3 / 0.05

AC-uitgangspanning

Bereik

57.7V, 100V, 220V, 380V 660

Aanpassingsbereik

(0-120) %RG (RG is bereik)

Aanpassen van de resolutie

0.01%RG, 0.1%RG, 1%RG, 10%RG

Stabiliteit

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Vervorming

00,2% (niet-capacitatieve belasting)

Maximale uitgangsbelasting

20VA/fase

Meetsnauwkeurigheid

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

AC-uitgangsstroom

Bereik

0.05A 0.2A 1A 5A 16.67A 50A

Aanpassen van het bereik

(0-120) %RG (RG is bereik)

Aanpassen van de resolutie

0.01%RG, 0.1%RG, 1%RG, 10%RG

Stabiliteit

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Vervorming

00,2% (niet-capacitatieve belasting)

Maximale uitgangsbelasting

50VA ((50A bereik)

Meetsnauwkeurigheid

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

Vermogen

Stabiliteit

0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

Actieve, reactieve vermogen nauwkeurigheid

% 0,05%RG

Fase-uitgang

Afstand van de uitslagregeling

0 ~ 359.99

Vermogen voor uitslagregeling

10°,1°,0.1°,0.01° facultatief

Resolutie

0.01

Meetsnauwkeurigheid

%0.05

Vermogenfactor

Aanpassingsbereik

-1~0~+1

Meting van de resolutie

0.0001

Meetsnauwkeurigheid

%0.0005

Frequentie-uitgang

Aanpassingsbereik

40 Hz 70 Hz

Resolutie voor de uitslagregeling

1Hz, 0,1Hz, 0,01Hz, 0,001Hz optioneel

Resolutie

0.001Hz

Precisiteit

% 0,002Hz

Harmonische instelling

Harmonische volgorde

2e ~ 63e

Harmonische amplitude

0~40%

Harmonische hoek

0 ~ 359.00

Harmonische setfout

2e tot en met 31e: %0,1%, 32e tot en met 63e: %0,2%

Energiefoutmeting

Basisfoutgrens voor actieve energie

% 0,05%RD ((spanning30V~660V,stroom0,02A~60A,PF 0,5)

Basisfoutgrens voor reactieve energie

% 0,1%RD ((spanning 30V tot 660V,stroom 0,02A tot 60A,PF 0,5)

Standaardkristal

Frequentie nauwkeurigheid

% 0,5 ppm (verlaat fabriek@25)

Frequentiestabiliteit

%0,1 ppm,-20 ~+70

Invoer van energiepulsen

Aantal energie-impuls-invoer

3 kanalen actief, 3 kanalen reactief

Algemene parameters

Stroomvoorziening

AC220V%15% of 110V%15%

Frequentie

50 Hz tot en met 60 Hz

Verbruik

60VA tot 1000VA

Omgevingsomstandigheden

20 ~ 30 relatieve luchtvochtigheid

Bewaaromgeving

-20 ~ 50

Grootte en gewicht

600 mm ((L) 400 mm ((W) 266 mm ((H), 30 kg

Model nr.

YC99T-5C

Positie van de meter / nauwkeurigheid

3 / 0,05 cl

AC-uitgangspanning

Bereik

57.7V, 100V, 220V, 380V

Aanpassingsbereik

(0-120) %RG (RG is bereik)

Aanpassen van de resolutie

0.01%RG, 0.1%RG, 1%RG, 10%RG

Stabiliteit

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Vervorming

00,2% (weerstandsbelasting)

Maximale uitgangsbelasting

20VA/fase

Meetsnauwkeurigheid

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

AC-uitgangsstroom

Bereik

0.05A 0.2A 1A 5A 20A 100A

Aanpassen van het bereik

(0-120) %RG (RG is bereik)

Aanpassen van de resolutie

0.01%RG, 0.1%RG, 1%RG, 10%RG ((facultatief))

Stabiliteit

0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

Vervorming

00,2% (niet-capacitatieve belasting)

Maximale uitgangsbelasting

100VA ((100A bereik)

Meetsnauwkeurigheid

% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)

Vermogen

Stabiliteit

0.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

Actieve, reactieve vermogen nauwkeurigheid

% 0,05%RG

Fase-uitgang

Afstand van de uitslagregeling

0 ~ 359.99

Vermogen voor uitslagregeling

10°,1°,0.1°,0.01° facultatief

Resolutie

0.01

Meetsnauwkeurigheid

%0.05

Vermogenfactor

Aanpassingsbereik

-1~0~+1

Meting van de resolutie

0.0001

Meetsnauwkeurigheid

%0.0005

Frequentie-uitgang

Aanpassingsbereik

45 Hz 70 Hz

Resolutie voor de uitslagregeling

1Hz, 0.1Hz, 0.01Hz, 0.001Hz

Resolutie

0.001Hz

Precisiteit

% 0,002Hz

Harmonische instelling

Harmonische volgorde

2e ~ 63e

Harmonische amplitude

0~40%

Harmonische hoek

0 ~ 359.99

Harmonische setfout

2e tot en met 31e: %0,1%, 32e tot en met 63e: %0,2%

Energiefoutmeting

Basisfoutgrens voor actieve energie

% 0,05%RD ((spanning30V~380V,stroom0,02A~120A,PF 0,5)

Basisfoutgrens voor reactieve energie

% 0,1%RD ((spanning 30 V tot 380 V, stroom 0,02 A tot 120 A, PF 0,5)

Standaardkristal

Frequentie nauwkeurigheid

% 0,5 ppm (verlaat fabriek@25)

Frequentiestabiliteit

%0,1 ppm,-20 ~+70

Invoer van energiepulsen

Aantal energie-impuls-invoer

3 kanalen actief, 3 kanalen reactief

Algemene parameters

Stroomvoorziening

AC220V%15% of 110V%15%

Frequentie

50 Hz tot en met 60 Hz

Verbruik

60VA tot 1000VA

Omgevingsomstandigheden

20 ~ 30 relatieve luchtvochtigheid

Bewaaromgeving

-20 ~ 50

Grootte en gewicht

600 mm ((L) 400 mm ((W) 266 mm ((H), 48 kg
