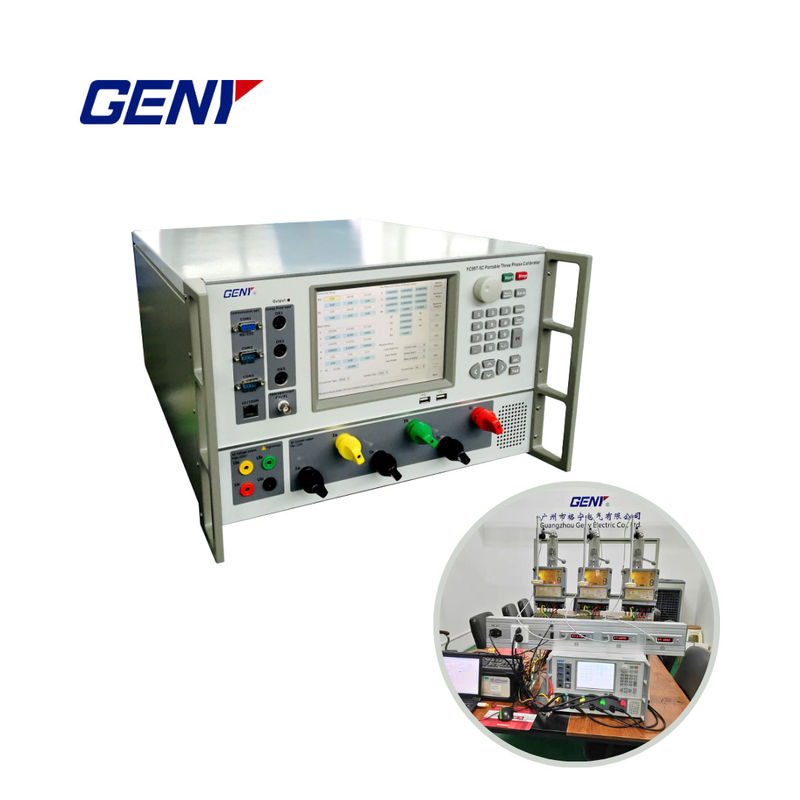

YC99T-5C/3C Draagbare driefasige kalibrator

2.Kalibratiemetertype

• De metergebruiker kan onder meer kalibreren: eenfasige actieve energiemeter, driefasige
• drie-draad actieve energiemeter, drie-fasige drie-draad composietmeter, drie-fasige
• vierdraadige actieve energiemeter, driefasige vierdraadige composietmeter, driefasige driedraadige
• Sinusreactieve energiemeter, driefasige vierdraadsinusreactieve energiemeter, twee elementen
• 60° reactieve energiemeter, twee elementen 90° reactieve energiemeter en drie elementen
• 90 graden reactieve energie meter.

3.Technische specificaties

AC-uitgangsspanning

• YC99T-3C wisselspanningsuitgangsbereik: 100V, 220V, 380V, 660V;
• YC99T-5C wisselspanningsuitgangsbereik: 100V, 220V, 380V;
• Aanpassingsbereik: ((0 ∼120) %RG,RG is het bereik, hetzelfde als hieronder;
• Aanpassingsgraad: 0,01%RG,0.1%RG, 1%RG, 10%RG zijn facultatief;
• Stabiliteit: 0,01%/2min
• Vervorming: ≤ 0,2% (niet-capacitatieve belasting)
• maximale uitgang: 20VA/fase;
• Meetsnauwkeurigheid: 0,05%RG;

AC-uitgangsstroom

• YC99T-3C wisselstroom-uitgangsbereik: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 YC99T-5C wisselstroom-uitgangsbereik: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Opmerking: bij een uitgangsstroom van meer dan 60 A bij een versnelling van 100 A dient de uitgangstijd minder dan 30 minuten te bedragen.
• Aanpassingsbereik: (0 ¥120) %RG,RG is het bereik, hetzelfde als hieronder;
• Aanpassingsgraad: 0,01%RG,0.1%RG, 1%RG, 10%RG zijn facultatief;
• Stabiliteit: 0,01%/2min;
• Vervorming: ≤ 0,2% (niet-capacitatieve belasting);
• YC99T-3C maximale uitslagbelasting: 60VA (50A versnelling, 120% uitslag);
• YC99T-5C maximale uitgang. Belasting: 120VA (100A versnelling, 120% uitgang);
• Meetsnauwkeurigheid: 0,05%RG;

• de uitgangsvermogenstabiliteit: 0,01%RG/2min;
• Actieve en reactieve vermogen meetnauwkeurigheid: 0,05%RG;

Fase-uitgang

• Inrichting van de uitslagregeling: 0°~360°;
• Uitgangsregeling: 10°, 1°, 0,1°, 0,01° zijn optioneel.
• Resolutie: 0,01°;
• Meetsnauwkeurigheid: 0,05°.

Vermogenfactor

• Aanpassingsbereik: -1 ~ 0 ~ +1;
• Meetresolutie: 0.0001;
• Meetsnauwkeurigheid: 0.0005;

Frequentie-uitgang

• Het aanpassingsbereik: 40 Hz ~ 70 Hz;
• Uitgangsinstelling: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz zijn optioneel.
• Resolutie: 0,001 Hz;
• Precies: 0,002 Hz.

Harmonische opstelling

• Harmonische tijden: 2 tot 63 keer;
• Harmonisch gehalte: 0~40%;
• Harmonische fase: 0° tot 359,99°;
• Harmonische instelfout: 2 ~ 31 keer: ≤±0,1%, 32 ~ 63 keer: ≤±0,2%

Energiefoutmeting

Standaardtechnische indicatoren voor kwartsoscillatoren

• Frequentie nauwkeurigheid: ± 0,5 ppm, fabriekskalibratie (25°C);
• Frequentiestabiliteit: ±0,1ppm, -20°C+70°C;

4Algemene technische specificaties
