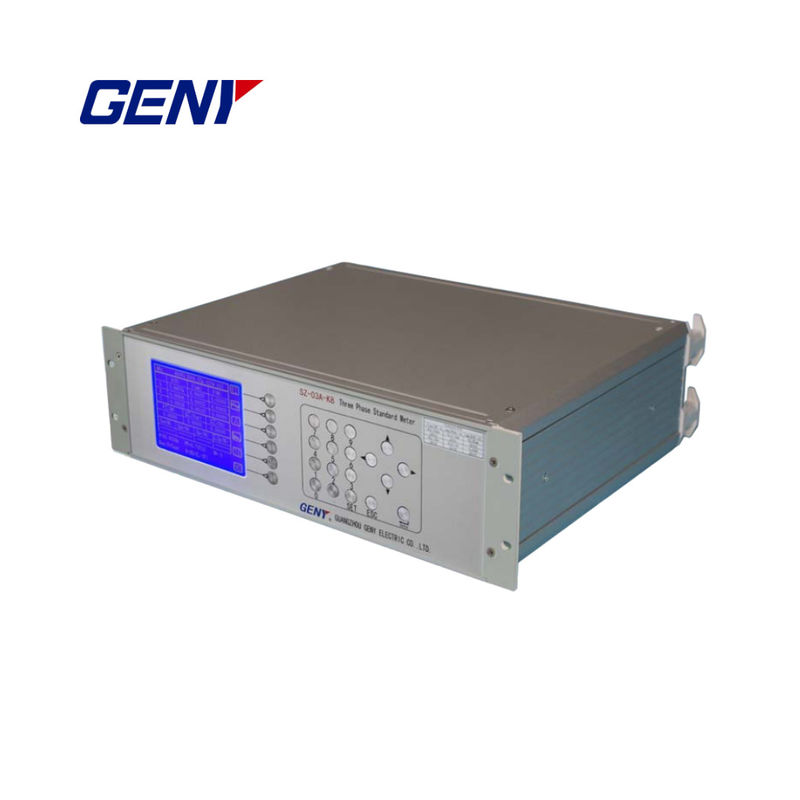

SZ-03A-K8 Standaardmeter met drie fasen

SZ-03A-K8 Standaardmeter met drie fasen

Merknaam:	GENY
Modelnummer:	SZ-03A-K8
Betalingsvoorwaarden:	L/C, T/T, D/P
Toeleveringsvermogen:	100/jaar

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

Chinees

Certificering:

ISO, CE

Document:

Model nr.:

SZ-03A-K8

De waaier van het testvoltage:

5V-480V

Test huidige waaier:

10mA-120A

Operatietemperatuur:

-10°C-+40°C

Levering vermogen:

100/jaar

Markeren:

Vastgestelde standaardreferentiemeter

Geavanceerd elektrisch meetapparaat voor parameters

SZ-03A-K8 Referentiestandaard voor stationary

Productomschrijving

SZ-03A-K8 Standaardmeter met drie fasen

Productparameters

Voorwaarden en vereisten voor de toepassing
Milieu		Energiebehoefte		Veiligheid
Operatietemperatuur	Vochtigheid	Hoogte	Spanningsvoorziening	IP-klasse	Conformiteit
-10°C-+40°C	45% tot 75%	< 2500 m	220V±10%,50/60Hz±2Hz	IP30	CE-conform

Type	SZ-03A-K8
Testspanning
Bereik	5V-480V
Fout	± 0,02% ((5V-480V)
Afbeeldingsbereik	5.000000V-480.000V
Teststroom
Bereik	10mA-120A
Fout	± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA)
Afbeeldingsbereik	1.000000A-120.0000A
Power measure error (vermogen meet fout)
Active power	± 0,02% ((50mA-120A)
Reactieve energie	± 0,05% ((50mA-120A)
Apparent power	± 0,05% ((50mA-120A)
Fasehoek
Bereik	0°-360°
Fout	± 0,05°
Afbeeldingsbereik	0.000001°--359.9999°
Frequentie
Bereik	45 Hz-65 Hz
Afbeeldingsbereik	45.000-65.000
Impulsautoutput
Hoogfrequente uitslag ((CH))	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Laagfrequentie-uitgang ((CL)	2x10-5xCH
Pulsverhouding	1:01
Outputniveau	5V
Invoer van de puls
Invoerniveau	24V
Invoerfrequentie	500 Hz ((Max)
Afmetingen ((WxHxD)) ((mm))	432x131x470
Gewicht ((kg)	16

Algemene inleiding

De SZ-03A-K8-serie driefasige standaardmeter maakt gebruik van duurzame technologieën zoals high-speed DSP, CPLD, MCU en ADC met zelfkalibratie, enz.De meter kan AC-signaal met hoge snelheid monteren en behandelen met speciale digitale rekenkundeAl deze factoren maken de structuur van de meter eenvoudig en meten een nauwkeurigheid van 0,02% van de relatieve fout.

Kenmerken

1.Hoge nauwkeurigheid

Meetfout van driefasige spanning, stroom, vermogen en elektrische energie ≤ ± 0,02%

2.Groot meetbereik

Spanning van 5 V tot 480 V

Stroom van 10 mA tot 160 A

3.Meerparametermeting

Test van driefasespanning, stroom, vermogen, elektrische energie, vermogensaandeelhouder, fase en frequentie

synchroon

4.Multi-modemmeting

Driefasige vierdraad (3P4W) en driefasige driedraad (3P3W) actief

Reactieve driefasige vierdraad (3P4W) en driefasige driedraad (3P3W)

Driefasige vierdraad (3P4W) & driefasige driedraad (3P3W) zichtbaar

Driefasige vierdraad (3P4W) en driefasige driedraad (3P3W) kruisverbindend reactief

Eenfasige twee-draad (1P2W) actief

Reactieve enkelfasige twee-draad (1P2W)

Eenfasige twee-draad (1P2W) zichtbaar

5Harmonische meting en analyse

Test van de golfvormvervormingsfactor en 2e-21e harmonische inhoud en weergave van de staafgrafiek.

6- Controleer de testbank.

Het meten van de asymmetrie van spanning, stroom en fase in elke fase en de stabiliteit van het vermogen.

7.Waveform display

Toon de spanning en de huidige golfvorm synchroon.

8.Ideale standaardmeter

De energiepulsconstante kan automatisch of handmatig worden ingesteld, waarbij de fout en de standaardafwijking van de geteste meter worden berekend en weergegeven.de aan-/uitwerking kan worden geregeld met handmatige of externe synchrone puls

9.Kalibratie door software

Door middel van software kan het kalibreren van het volledige bereik en de fasenhoek om de betrouwbaarheid te verbeteren

efficiëntie

10. Sterke communicatiefunctie

Er zijn twee communicatie poorten RS-232, kan worden aangesloten op de PC en testbank, het realiseren van automatische meting en kalibratie

11.Vriendelijke interface

Groot en helder LCD-scherm, grote informatie kan worden weergegeven

12.Gebruiksvriendelijk

Een-toets directe besturing

SZ-03A-K8 Standaardmeter met drie fasen 1

SZ-03A-K8 Standaardmeter met drie fasen 2

SZ-03A-K8 Standaardmeter met drie fasen 3
