Automatische testpijplijn voor energiemeters

0.05% nauwkeurigheid Polyphase Energy Meter Automatic Test Pipeline

0.05% nauwkeurigheid Polyphase Energy Meter Automatic Test Pipeline

Merknaam:	GENY
Modelnummer:	YCATS II
MOQ:	1
Prijs:	negotiate rates
Betalingsvoorwaarden:	T/T, L/C, D/P, T/T
Toeleveringsvermogen:	2 sets/ 3 maanden

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO, CE

Communicatieprotocol:

Modbus RTU, Modbus TCP, DNP3.0

Beheerssoftware:

Grafische gebruikersinterface (GUI)

Afmetingen:

Aanpasbaar op basis van de eisen van de klant

Testfrequentie:

50 Hz/60 Hz

Nauwkeurigheidsniveau:

00,05%, 0,1%, 0,2%

Testnormen:

IEC 62053-21, IEC 62053-22, IEC 62053-23

Stroomvoorziening:

220 V/110 V, 50 Hz/60 Hz

Toepassing:

Onderzoek van energiemeters

besturingssysteem:

Windows

De waaier van het testvoltage:

0-500V

Test huidige waaier:

0-200A

Functie:

Automatisch testen van energiemeters op nauwkeurigheid en functionaliteit

Verpakking Details:

triplexgevallen

Levering vermogen:

2 sets/ 3 maanden

Markeren:

Automatische testpijplijn voor een meerfasige energiemeter

Accuracy Energy Meter Automatic Test Pipeline

Productomschrijving

Er is een fout in de automatische testpijplijn van de energiemeter: start van de kruip- en tijdbasisproeven.

Automatische testpijplijn voor de polyfase-energiemeter: het starten van gesloten-link-tests voor een gemakkelijke uitbreiding van de PC-controle.

Productbeschrijving:

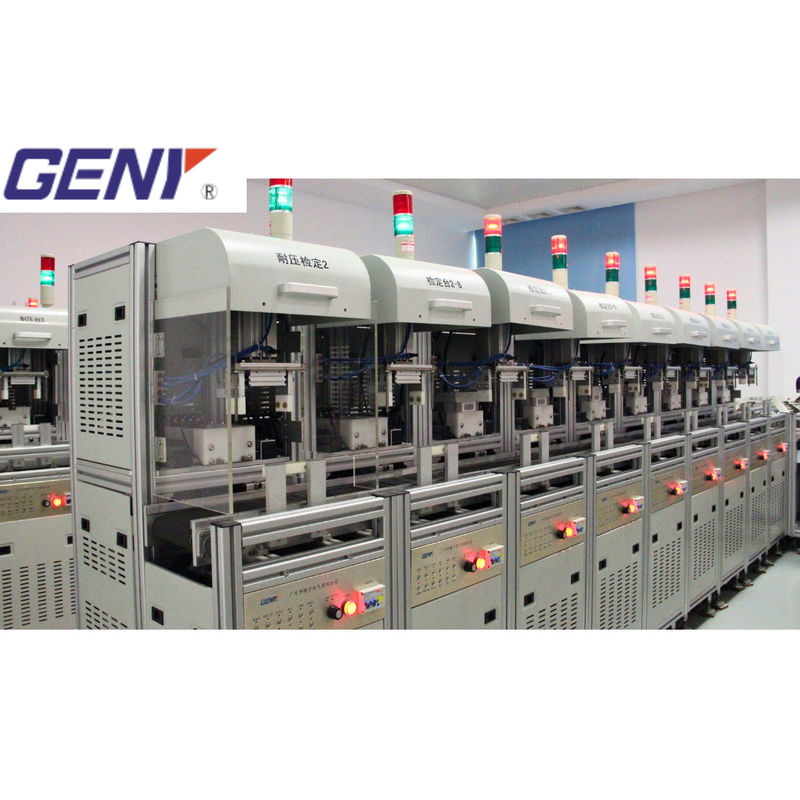

Dit is een automatische testlijn met drie fasen, bestaande uit een stroomkast (model: YC1893D) en 20 teststations, elk met een geïsoleerde stroomtransformer (ICT-model:TICT-100) voor zelfstandig gebruikHet geautomatiseerde systeem maakt gebruik van pneumatische aandrijving en bevat een robotarm.

Kenmerken:

Precisiteit: 0,05% / 0,02%
Elke meterpositie-eenheid met een stroombron en verbinding in parallel.het effect van een groot vermogen op de stabiliteit van de energiebron verminderen, en verbetering van de testnauwkeurigheid.
De onderbreking van de stroombron van MUT heeft alleen invloed op één meterpositie-eenheid, en de andere posities werken nog steeds normaal, dus het systeem is betrouwbaarder.
Meer meterpositie, minder installatietijd, effectieve testtijd is korter, slechts 30% van de conventionele testmethoden.
De meter met verschillende testbereiken, constante protocollen kunnen samen worden getest omdat elke meterpositie-eenheid parallel is, wat elkaar niet beïnvloedt.
Test polyfase meter met gesloten verbinding.
Automatisch meterladen/ontladen en testen, met PC-besturing via Ethernet-communicatie.
Arbeidsstroom: lading van de meter, inperking, plaatsing, testen, sorteren van defecten, etikettering, loodverzegeling, verpakking, terugkeer naar het magazijn van de meter.

Functies:

Kenmerken en functies
Foutcontrole: nauwkeurige meting van de nauwkeurigheid van de meter.
Start-up- en creeptest: evaluatie van de respons van de meter op lage vermogen.
Tijdgrondslagonderzoek: beoordeling van de nauwkeurigheid van de tijdbewaking.
Test van het tijdverbruik van de schakelaar: verificatie van de tijdgebaseerde schakelaarfunctionaliteit.
Testing van de vraag: meting van het piekvermogen.
Dielektrische weerstandspanningstests: beoordeling van de isolatie-integriteit.
Invloedstesten: analyse van externe factoren op de prestaties van de meter.
Dial Testing: inspectie van de mechanische functionaliteit en nauwkeurigheid van de wijzerplaat.

Voorwaarden en vereisten voor de toepassing
Milieu			Energiebehoefte	Veiligheid
Operatie Temperatuur	Vochtigheid	Hoogte	Spanningsvoorziening	IP-klasse	Conformiteit
-10°C-+40°C	35% tot en met 85%	< 2500 m	3x220/380V ± 10% (of aangepast) 50/60Hz±2Hz	IP30	CE-conform

Type	YCS-103-250	YCS-103-800	YCS-103-1200	YCS-203-2500
Spanning
Testspanningsuitgang ((Fase-neutraal)	3x ((24V-300V) ((of aangepast)
Vermogen van de uitgangsspanning	Max.3x100VA	Max.3x250VA	Max.3x500VA	Max.3x1000VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Bevestiging van de belasting vanaf 0 max.belasting	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonica	2^nnd- 41^stvrij programmeerbaar
Stroom
Uitgangsstroom van de test	3x ((1mA-120A/200A)
Vermogen van de uitgangsstroom	Max.3x250VA	Max.3x500VA	Max.3x1000VA	Max.3x2000VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Bevestiging van de belasting vanaf 0 max.belasting	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonica	2e-41e vrij programmeerbaar
Fasehoek
Bereik	0-360°
Resolutie	00,01°
Instelling van de nauwkeurigheid	0.1°
Frequentie
Bereik	45 Hz-65 Hz
Resolutie	0.01Hz
Fout weergeven
Typ van foutweergave	Rode LED
Resolutie van de foutweergave	8 cijfers
