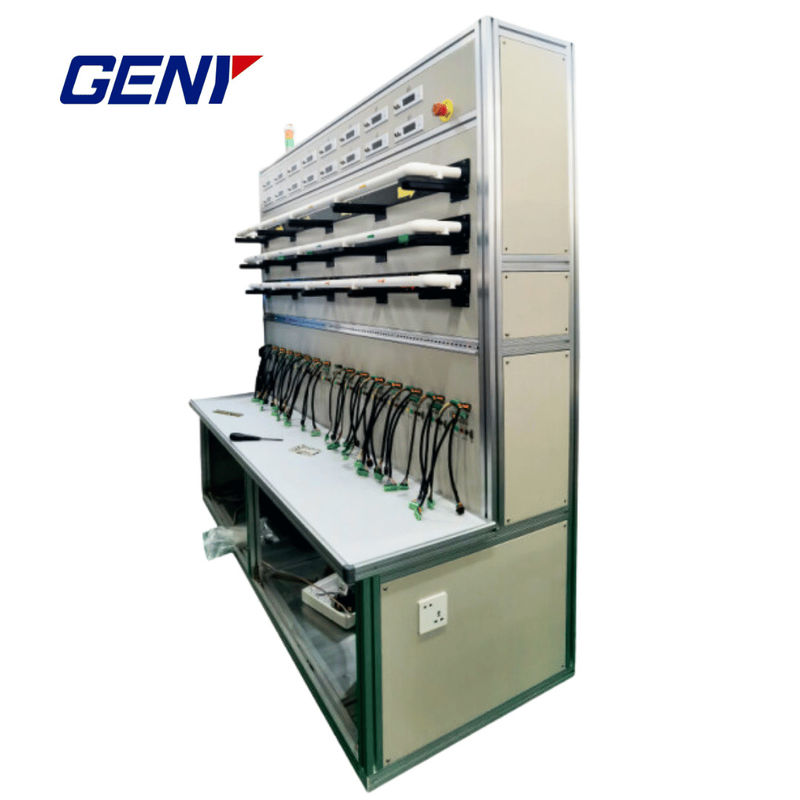

YC-1893GT Verificatiesysteem voor spoormontage van stationêre energiemeters

YC-1893GT Verificatiesysteem voor spoormontage van stationêre energiemeters

Specificaties van het apparaat

• Flexible systeemkenmerken
• RJ-45 / RS-485 / CAN-interface
• Carrier / Remote Signal / State Grid Bluetooth Communicatie Interface
• Microcomputer automatische kalibratie en toetsenbord handmatige kalibratie
• Flexibel instellen van het kalibratieplan
• Verscheidene rapportformaten die kunnen worden gewijzigd volgens de vereisten van de gebruiker
• Communicatieprotocol voor slimme meters
• Barcode-invoer- en netwerkfuncties
• Ondersteunt 645, 698 communicatieprotocollen

Technische specificaties

Genauigheidsniveau van het apparaat: 0,05 niveau / 0,1 niveau

Uitgangsspanning

• Bereik: 3x57.7V / 3x100V / 3x220V / 3x380V
• Aanpassingsbereik: 0~120% Un
• Regelatieprecisie: minimaal 1mV
• Vervorming van de golfvorm: ≤ 0,3%
• Faseverschuivingseffect: < 0,1%
• Vermogen om te reageren op de druk: ≤ ± 0,3% van de volledige schaalwaarde (pure resistiviteit, inductie, capaciteit)
• Monitoringsnauwkeurigheid: multifunctionele standaardmetermonitoring

Uitgangsstroom

• Bereik: 3x0,02A~100A Automatische selectie van het bereik (deel van de voedingsbron, standaard Imax=50A)
• 3x0.2A~500A (Through 1:10 ICT Transformation Output. ICT nauwkeurigheidsniveau: 0.01- Ja.
• CT-transformatie-uitgang, startstroom: 200mA (minimum), startstroomnauwkeurigheid ≤ 3%
• Simulatie van Rogowski-spiraal-uitgangsspanning: 0,16mV-400mV (overeenkomend met spoormeter-invoer 0,2A~500A)
• Aanpassingsbereik: 0~120%
• Regelatieprecisie: minimaal 0,1 mA (deel van de energiebron)
• Vervorming van de golfvorm: ≤ 0,3%
• Faseverschuivingseffect: < 0,1%
• Vermogen om te reageren op de druk: ≤ ± 0,3% van de volledige schaalwaarde (pure resistiviteit, inductie, capaciteit)
• Monitoringsnauwkeurigheid: multifunctionele standaardmetermonitoring

Uitgangsfase

• Aanpassingsbereik: 0,01°~360°
• Regelatieprecisie: minimaal 0,01°
• Vermogen van het voertuig
• Monitoringsnauwkeurigheid: multifunctionele standaardmetermonitoring

Uitgangsfrequentie

• Aanpassingsbereik: 45.000 Hz~65.000 Hz
• Aanpassingsnauwkeurigheid: minimaal 0,001 Hz
• Vermogen van het voertuig
• Monitoringsnauwkeurigheid: multifunctionele standaardmetermonitoring

Uitgangsvermogen symmetrie

• Wanneer het apparaat symmetrie aangeeft (of standaard aanwijst), mag de werkelijke uitgangssimmetrie niet hoger zijn dan de specificaties in tabel 3-3.

Stabiliteit van het uitgangsvermogen

• Na het bereiken van een thermisch stabiele toestand van het apparaat binnen het gespecificeerde uitgangsbelastingbereik mag de uitgangsvermogensstabiliteit Py niet hoger zijn dan de specificaties in tabel 3-4.

(tabel 3-3)

(tabel 3-4)

Tijdsignaal

• Modulaire timingfrequentiemeter, uitgangstimingfrequentie 625 kHz
• Interne kristallen oscillator Frequentie nauwkeurigheid ≤0,4x10^-6, jaarlijkse stabiliteit ≤0,1x10^-6
• (Bovenstaande zijn standaardconfiguraties, voor andere prestatieparameters en functies, neem contact op met ons bedrijf voor aanpassing)
