Krachtige en nauwkeurige stationêre meetapparatuur voor het testen van slimme meters

Beschrijving

GENY's meter test systems adopt the most advanced electronic measurement technology and modular concept combine the differential reference standards and power amplifiers to meet the requirements of customers in electric energy meter manufacturers, elektriciteitsbedrijven, metrologisch laboratorium, afdelingen voor meting en kwaliteitscontrole en fabrieken of ondernemingen.

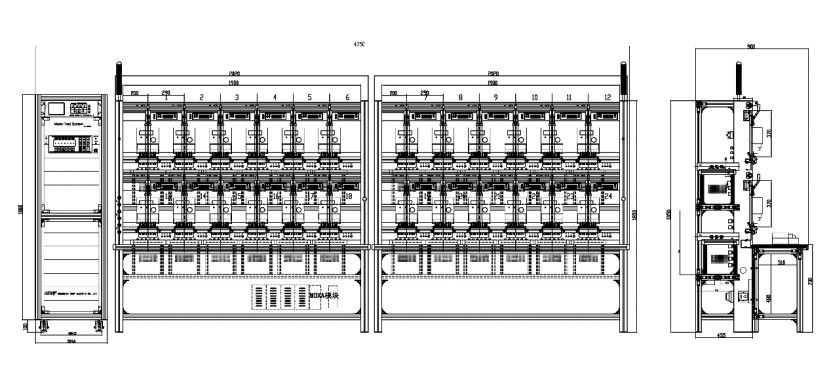

Het YC1893D-metertestsysteem is een volledig automatisch systeem voor het testen en kalibreren van eenfasige en driefasige elektrische energiemeters, bestaande uit de volgende componenten:

• Driefasige stroombron
• Driedimensionale referentiestandaardmeter
• Testrekken voor de ophanging van de meter voor het testen van zowel 1-fasen- als 3-fasenmeters
• Intelligente meetfunctie-testsysteem (vaste spanningen, optische sonde, relaiscontrolestest en optioneel regelkist voor golven)
• Andere benodigde onderdelen
• PC's en software die het hele systeem bedienen

Het YC1893D-metersysteem voldoet volledig aan de norm IEC 60736 en is geschikt voor het testen van meters volgens de volgende normen:

• IEC 62052-11 en IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Veiligheid

Gebruikers van testapparatuur van GENY hebben de ultieme verantwoordelijkheid ervoor te zorgen dat iedereen die aan of in de buurt van de apparatuur werkt, alle relevante veiligheidsmaatregelen volgt.De veiligheidsmaatregelen moeten voldoen aan de specifieke voorschriften voor dit type testapparatuur.. Naast de standaardvoorschriften die op de werkplek van toepassing zijn, volgt u de onderstaande aanbevelingen.Om verwondingen of brandgevaar te voorkomenGebruik de machine niet in vochtige, natte, condenserende, stoffige of explosieve gasomgevingen.Onjuiste werking van de apparatuur kan tot gevaarlijke situaties leiden, waardoor de bediener en de machine schade oplopen.

Kenmerken

• Dit systeem kan mechanische, elektronische, mechanische en elektronische meters automatisch, semi-automatisch of handmatig meten.
• Materiaal van aluminiumlegering, licht, sterk en corrosiebestendig.
• Verbetering van de efficiëntie door automatische plaatsing van rotormerken op de schijven van mechanische meters.
• De gesynchroniseerde beweging van de scannerkoppen vereenvoudigt het controleproces.
• Volledig automatische voltooiing van de volgende tests:
  • Genauigheidstest in alle vier de kwadranten (actieve, reactieve en schijnbare energie)
  • Herhaalbaarheid van de fouttest
  • Verslag van het voertuig (testen zonder belasting)
  • Startstroomtest
  • Test van het dial (test van het register)
  • Test van de meterconstante
  • Test van de invloedsgrootte (spanning, spanningsonbalans, frequentie, harmonische vervorming, omgekeerde fasesequentie)
  • Kalibratie van een referentiestandaardmeter met een lagere nauwkeurigheid dan de gebruikte referentiestandaard
  • Voorverwarming
  • Dips en onderbrekingen
  • Test van eenfasemeters onder manipulatieomstandigheden
  • Subharmonic volgens IEC-normen
  • Odd Harmonics volgens IEC-normen
• Het synchroon meten van verschillende meters.
• Met overbelastings-, kortsluitings- en opencircuitbeveiligingsfuncties
