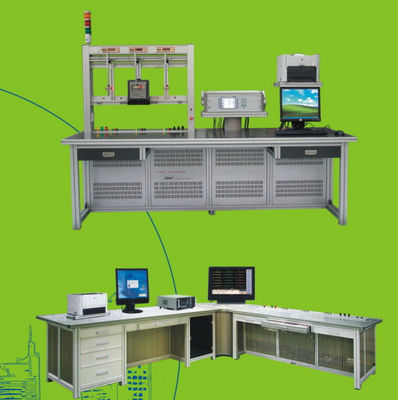

Krachtige vaste meetproefsysteem voor het testen van spannings- en stroomcapaciteit

Krachtige vaste meetproefsysteem voor het testen van spannings- en stroomcapaciteit

Merknaam:	GENY
Modelnummer:	YC-1893R
MOQ:	1
Prijs:	negotiate rates
Betalingsvoorwaarden:	T/T, L/C, D/P, T/T
Toeleveringsvermogen:	5 sets / 1 maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO, CE

Structuur:

Alles-in-één

Gebruik:

de kaliberbepaling van de energiemeter, laboratoriumonderzoek

Omgevingstemperatuur:

-10℃ aan +40℃

Stroomvoorziening:

3P4W 3×380V±10%, 50Hz±2Hz

Luchtvochtigheid:

35% tot 85% R.H.

Voltageresolutie:

0,001%

Verpakking Details:

triplexgevallen

Levering vermogen:

5 sets / 1 maand

Markeren:

Testsysteem voor statische spanningsmeters

Krachtig stationêr meetproefsysteem

Standaard stroommetersysteem

Productomschrijving

Krachtige vaste meetproefsysteem voor het testen van spannings- en stroomcapaciteit

Technische parameter

Stroomvoorziening / elektrisch systeem

Spanning	240/415 V wisselstroomvoorziening (+5% & -10%) of op maat
Frequentie	50/60 Hz ± 2 Hz
Vermogen	> 3 × 6 kVA
Omgevingstemperatuur	-10°C... +40°C
Relatieve luchtvochtigheid	35%... 95%
System Grounding	Neutraal, stevig geaard
Beschermingsniveau tegen overspanning	≥ 10 kV/120 Joule (10/1000μs)

Energiebron

Spanning
Testspanningsuitgang (fase-neutraal)	3× (24V 500V) of op maat
Vermogen van de uitgangsspanning	3 × 100VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	< 0,01%
Vervormingsfactor	< 0,3% voor een lineaire weerstandsbelasting
Harmonica	2e 21e vrij programmeerbaar
Stroom
Uitgangsstroom van de test	3 × (1mA 120A)
Vermogen van de uitgangsstroom	3×150VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	< 0,01%
Vervormingsfactor	< 0,3% voor een lineaire weerstandsbelasting
Harmonica	2e 21e vrij programmeerbaar
Fasehoek
Bereik	0 -- 360°
Resolutie	00,01°
Instelling van de nauwkeurigheid	0.1°
Frequentie
Bereik	45 Hz 65 Hz
Resolutie	0.01Hz

Referentiestandaard

Stroomvoorziening
Spanning	AC220V ±10%
Frequentie	50 Hz ± 2 Hz
Maximaal energieverbruik	45VA
Gebruik van voorwaarde
Omgevingstemperatuur	10oC... 30oC
Relatieve luchtvochtigheid	45%... 75%
Buitenmagnetische intensiteit	≤ 0,025 mT
Frequentiebereik	45 Hz... 65 Hz.
Teststroom
Bereik	1mA... 120A
Fout	- ± 0,02% (50mA...120A) (relatieve meetwaarde) - ± 0,05% (1...50 mA) (relatieve reeks volwaardige waarden)
Huidig weergavebereik	1.000mA... 120.000A (1A, 10A, 100A)
Testspanning
Bereik	50V... 480V (automatisch bereik)
Fout	- ± 0,02% (50V...480V) (relatieve meetwaarde) - ± 0,05% (5V...50V) (relatieve meetwaarde)
Spanningsbereik	50.000(V)... 480.000(V)
Vermogen meetfout
Actief vermogen	+0,02% (relatieve meetwaarde) 50V... 480V, 0,05A... 120A
Reactief vermogen	+ 0,05% (relatieve meetwaarde) 50V... 480V, 0,05A... 120A
Blijkbare kracht	+ 0,05% (relatieve meetwaarde) 50V... 480V, 0,05A... 120A
Testvermogenfactor ((PF=P/F) Fout: 0,05%
Afbeeldingsbereik	-1.00000... +1.00000
Energieconstante	CH=109 imp/kWh (1A & 0,1A stap) CH=108 imp/kWh (10A-stap) CH=107 imp/kWh (100A-stap)
Metingsmodussen	- 4 draden actief/reactief/cross-connect reactief - 3 draden actief/reactief/cross-connect reactief - 2 draden actief/reactief
Invoer van energiepulsen
Frequentie	0.5 kHz
Spanning	24V
Meetbereik van de invoer
Output	TTL-puls, belasting > 2kΩ
Afmetingen (W * H * D)	131 mm * 432 mm * 470 mm
Gewicht	16 kg

Kenmerken en functies

De MTS heeft onderstaande kenmerken:

- Ondersteuning van parallelle communicatiepoort voor het testen van slimme meters via RS232 / Ethernet

- Kalibratie terminals op het rack voor verificatie op de testbank

- 1-fasen energiemeter voor testen

- 3-fasen energiemeter voor testen

- nauwkeurigheid Test van de referentiestandaardmeter

- Voorverwarming

- Accuraatheidstest volgens IEC

- Kruiptest.

- Start huidige test

- Herhaalbaarheid van de fouttest

- Dial test.

- Beïnvloedingsgrootteproef in verband met nauwkeurigheidsproeven (spanning, frequentie, omgekeerde fasevolgorde, spanningsongebalantie)

- Invloed van harmonische componenten op spannings- en stroomcircuits volgens IEC

- Monitoring van manipulatie en fraude

- Subharmonische apparaten volgens IEC-normen (IEC 62052-11 / 62053-21/22/23)

- Odd Harmonics volgens IEC-normen
