YCCl-9901 Fase- en voederidentificator voor transformatortestapparatuur

YCCl-9901 Fase- en voederidentificator voor transformatortestapparatuur

1.Fase and Feeder Identifier wordt gebruikt om de basisinformatie van de gebruikers te identificeren, zoals de transformator van de gebruikers, de stroom- en faselijn enz. Het dient als een effectieve managementbenadering.

2.Het systeem gebruikt zowel de pulsmethode als de powerline-carrier-signaalmethode om de informatie van gebruikers te identificeren. De twee methoden kunnen gecombineerd of afzonderlijk worden gebruikt.zonder dat er misvatting of onherkenning van de gebruikers optreedt.

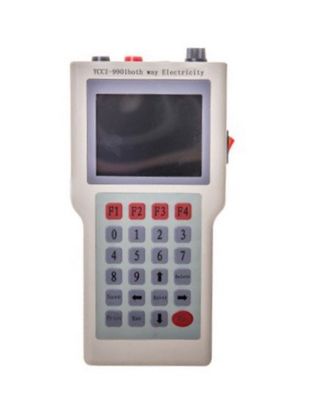

3.Het systeem bestaat uit een testtoestel voor de ontvangst en handmatige testeenheden.en de handheld-eenheden worden aan de gebruikerszijde gebruikt voor informatie-identificatie.

Specificaties:

Kenmerken en functies

• Identificatiefuncties voor het onderscheiden van de transformatoren en fasen van de gemeten lijnen.
• Identificatie van de belasting (het aantal in gebruik zijnde energietellers) van elke fase van de transformatoren.
• De spanningswaarde van de gemeten lijnen wordt weergegeven en opgeslagen en het spanningsverschil tussen de transformatorzijde en de gebruikerszijde wordt gemeten.
• Vertoont de oneven harmonische inhoud (van 3-51ste) van de gemeten lijn en slaat de totale harmonische waarden op. Vertoont de spanningsgolfvorm van de gemeten lijn.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Identificeer de vertakkingslijn, waarin de handheld-eenheden zich bevinden, van het distributiegebied door gebruik te maken van de stroomklem om de impuls op te vangen.
• Met behulp van drie stroomklemmen toont de gastheer de spanning, stroom, hoek, actief vermogen, reactief vermogen, vermogenfactor enz., terwijl geen stroomklemmen worden gebruikt,het toont alleen spanningswaarde met de andere parameters als nul.
• Voor de vertakkingstest zijn klemmen van 500A en groter of Rogowski-spoelen beschikbaar.
• Het distributiegebiednummer kan vrij worden ingesteld om de geteste transformatoren te onderscheiden.
• Voor de pulstest is geen onderscheid van richting en polariteit vereist bij gebruik van handheld-eenheidsverbinding of de huidige klemverbindingsmethoden van de gastheer.

GEBRUIKSMETHODEN

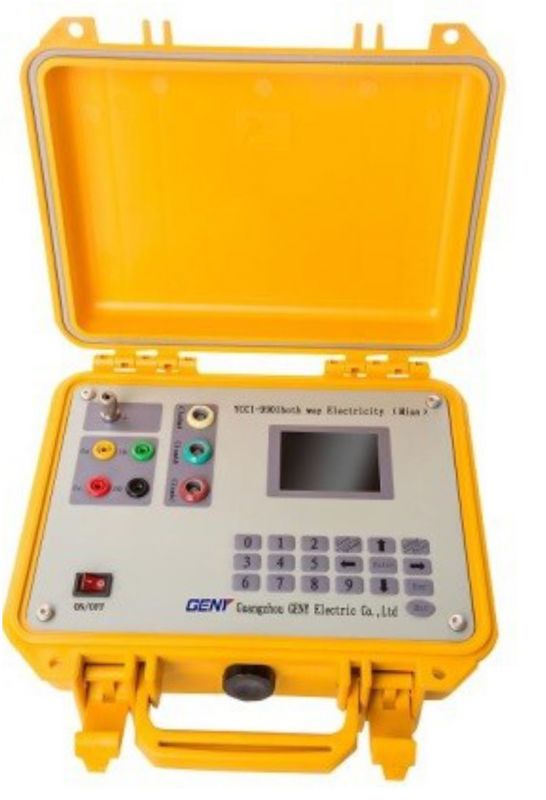

De gastmachine

Verbind de gele, groene, rode en zwarte testdraden van de testgeleider met respectievelijk UA-, UB-, UC- en UO-terminals in de gastmachine.De andere zijde is verbonden met een transformator of een ander voedingsapparaat door middel van klemmen. (Opmerking: standaard is geel fase A, groen fase B, rood fase C en zwart fase UO).

Uitbreiding

Gebruik de stekkerkant van de testpen om de terminal van het verlengpaneel aan te sluiten en de klemkant om de stroommeter aan te sluiten (de rode is faselijn en de zwarte is nullijn).
