Genauigheid 0,02% Energy Meter Test Bench Volledig geautomatiseerd metersysteem

Genauigheid 0,02% Energy Meter Test Bench Volledig geautomatiseerd metersysteem

Merknaam:	GENY
Modelnummer:	YC1893D
MOQ:	1
Prijs:	negotiate rates
Betalingsvoorwaarden:	T/T, L/C, D/P, T/T
Toeleveringsvermogen:	5 sets / 1 maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

ISO, CE

Accuracy:

Number Of Meter Positions:

Structure:

All-in-one

Voltage:

3 × 220V±10%

Test voltage output (Phase-Neutral):

3 × (24V – 300V)

Power of the voltage output:

3 × 1000VA

Stability:

Better than 0.005%/h (integration time 150 s)

Verpakking Details:

triplexgevallen

Levering vermogen:

5 sets / 1 maand

Markeren:

volledig geautomatiseerd meetproefsysteem

volledig geautomatiseerde testbank voor energiemeters

Productomschrijving

Volledig geautomatiseerd driefase-metertestsysteem met een nauwkeurigheid van 0,02%

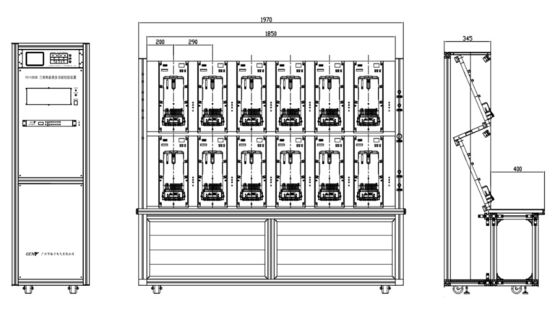

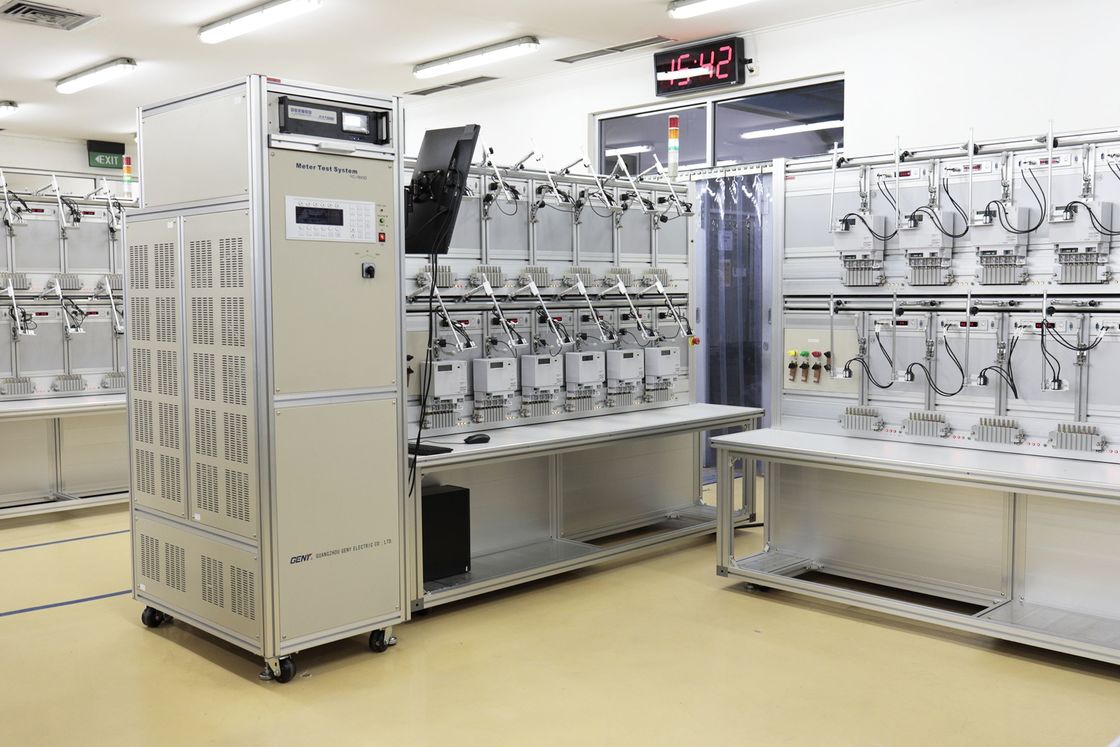

Het volledig automatisch meetproefsysteem heeft een nauwkeurigheid van 0,02%, een 24-positie driefasige testbank met automatische bedrading en positioneringsmechanisme (hierna "MTS" genoemd), model nr.:YC1893D-24-0.02-FX. Het systeem bestaat uit drie hoofdonderdelen: een driefasige statische voedingsbron, een automatische meterbank en een referentiestandaardmeter.

Beschrijving:

De testsystemen van GENY's meters gebruiken de meest geavanceerde elektronische meettechniek en het modulaire concept.de combinatie van de verschillende referentienormen en vermogenversterkers om aan de eisen van de klant te voldoen bij fabrikanten van elektrische energiemeters, elektriciteitsbedrijven, metrologische laboratoria, afdelingen voor meting en kwaliteitscontrole en fabrieken of ondernemingen.

De MTS is een volledig automatisch testsysteem voor de kalibratie en verificatie van driefasige elektrische energiemeters, dat bestaat uit:

Driefasige statische energiebron
Standaardreferentiemeter met drie fasen
Testrack voor automatische ophanging van de meter
Andere benodigde onderdelen
PC's en software die het hele systeem bedienen
De YC1893D-testsystemen van de meterserie voldoen volledig aan de norm IEC 60736 en zijn geschikt voor het testen van meters volgens de volgende normen:
IEC 62052-11 en IEC 62053-11, -21, -22, -23, -24
IEC 62056
EN 50470-1, EN 50470-2, EN 50470-3
IEC 61010

Kenmerken en functies:

De MTS heeft voornamelijk de onderstaande kenmerken:

Ondersteuning van parallelle communicatiepoort voor het testen van slimme meters via RS232
Kalibratie-terminals op het rek voor verificatie op de testbank
Kleding voor kalibratie/verificatie van 3-fasen-energimeters van Landis+Gyr
Test van de nauwkeurigheid van de referentiestandaardmeter
Voorverwarming
Genauigheidstest volgens IEC
Test zonder belasting
Startstroomtest
Herhaalbaarheid van de fouttest
Test van het dial (test van het register)
Test van de klokfrequentiegewogenheid van elektriciteitsmeters
Test van de maximale vraag
Test van invloedsgrootte in verband met nauwkeurigheidsonderzoeken (spanning, frequentie, omgekeerde fasevolgorde, spanningsongebalantie)
Invloed van harmonische componenten op spannings- en stroomcircuits volgens IEC
Subharmonische conform IEC-normen (IEC 62052-11 / 62053-21/22/23)
Odd Harmonics volgens IEC-normen (facultatief)

Gepersonaliseerde functies:

Automatische bedradingsfunctie voor elk station
Alle stations hebben automatische kortsluiting functie
Persoonlijke snelle verbindingsinrichting QCD voor Landis+Gyr ¢s-meters
Ontwikkeling van pc-software voor ESAM-tests

Technische gegevens

Stroomvoorziening

Spanning	3 × 220V±10%
Frequentie	50 / 60 Hz ± 2 Hz
Vermogen	> 6k VA
Omgevingstemperatuur	-10°C -- +40°C
Relatieve luchtvochtigheid	35% -- 85%

Stroombron

Uitgangsspanning
Testspanningsuitgang (fase-neutraal)	3 × (24V 300V)
Vermogen van de uitgangsspanning	3 × 1000VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonica	2e 21e vrij programmeerbaar
Stroomopbrengst
Uitgangsstroom van de test	3 × (0,3mA 20A)
Vermogen van de uitgangsstroom	3 × 1500VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,05% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	Beter dan 0,01%
Vervormingsfactor	Beter dan 0,3% voor lineaire weerstandsbelasting
Harmonica	2e 21e vrij programmeerbaar
Fasehoek
Bereik	0 -- 360°
Resolutie	00,01°
Instelling van de nauwkeurigheid	0.1°
Frequentie
Bereik	45 Hz 65 Hz
Resolutie	0.01Hz
