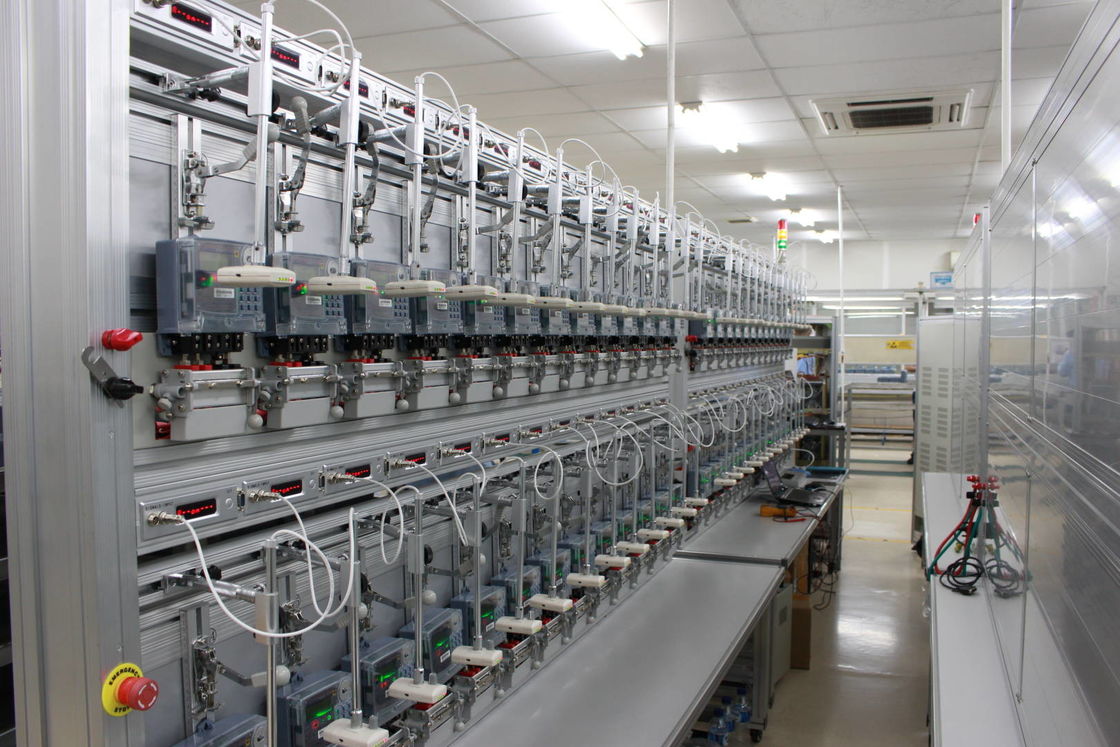

Yc1893D-24 Driefasemeter-testbank Energimetersysteem

Beschrijving

De testsystemen van GENY's meters gebruiken de meest geavanceerde elektronische meettechniek en het modulaire concept.de combinatie van de verschillende referentienormen en vermogenversterkers om aan de eisen van de klant te voldoen bij fabrikanten van elektrische energiemeters, elektriciteitsbedrijven, metrologische laboratoria, afdelingen voor meting en kwaliteitscontrole en fabrieken of ondernemingen.

De MTS is een volledig automatisch testsysteem voor de kalibratie en verificatie van driefasige elektrische energiemeters, dat bestaat uit:

• Driefasige statische energiebron
• Standaardreferentiemeter met drie fasen
• Testrack voor automatische ophanging van de meter
• Andere benodigde onderdelen
• PC's en software die het hele systeem bedienen

De YC1893D-testsystemen van de meterserie voldoen volledig aan de norm IEC 60736 en zijn geschikt voor het testen van meters volgens de volgende normen:

• IEC 62052-11 en IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Kenmerken en functies

De MTS heeft voornamelijk de onderstaande kenmerken:

• Ondersteuning van parallelle communicatiepoort voor het testen van slimme meters via RS232
• Kalibratie-terminals op het rek voor verificatie op de testbank
• Kleding voor kalibratie/verificatie van 3-fasen-energimeters van Landis+Gyr
• Test van de nauwkeurigheid van de referentiestandaardmeter
• Voorverwarming
• Genauigheidstest volgens IEC
• Test zonder belasting
• Startstroomtest
• Herhaalbaarheid van de fouttest
• Test van het dial (test van het register)
• Test van de klokfrequentiegewogenheid van elektriciteitsmeters
• Test van de maximale vraag
• Test van invloedsgrootte in verband met nauwkeurigheidsonderzoeken (spanning, frequentie, omgekeerde fasevolgorde, spanningsongebalantie)
• Invloed van harmonische componenten op spannings- en stroomcircuits volgens IEC
• Subharmonische conform IEC-normen (IEC 62052-11 / 62053-21/22/23)
• Odd Harmonics volgens IEC-normen (facultatief)

Gepersonaliseerde functies:

• Automatische bedradingsfunctie voor elk station
• Alle stations hebben automatische kortsluiting functie
• Persoonlijke snelle verbindingsinrichting QCD voor Landis+Gyr ¢s-meters
• Ontwikkeling van pc-software voor ESAM-tests

Technische gegevens

1. Energievoorziening

2Energiebron
