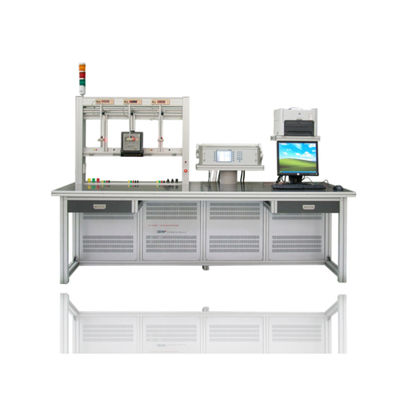

Het YC1893D-metersysteem is een volledig automatisch testsysteem voor het testen en kalibreren van zowel eenfasige als driefasige elektrische energiemeters, dat bestaat uit:

• Driefasige stroombron
• Driedimensionale referentiestandaardmeter
• Testrack voor de ophanging van de meter
• Tarifcontrolesysteem (vaste spanningen, optische poortlezer, golfregelaar)
• Andere benodigde onderdelen
• PC's en software die het hele systeem bedienen

Het YC1893D-metersysteem voldoet volledig aan de norm IEC 60736 en is geschikt voor het testen van meters volgens de volgende normen:

• IEC 62052-11 en IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Kenmerken en functies

• Het meetproefsysteem kan mechanische meters, elektronische mechanische meters en elektronische meters meten door middel van automatische, semi-automatische of handmatige bediening.
• Materiaal van aluminiumlegering, licht, sterk en corrosiebestendig.
• Automatische positionering rotor merk van schijf van mechanische meter, met meer efficiëntie.
• De schommeling van de scannerkoppen vereenvoudigt de besturing.
• Volledig automatische voltooiing van de volgende tests:
  • Genauigheidstest in alle vier de kwadranten (actieve, reactieve en schijnbare energie)
  • Verslag van het voertuig (testen zonder belasting)
  • Startstroomtest
  • Test van het dial (test van het register)
  • Test van de meterconstante
  • Test van invloedsgrootte (spanning, frequentie, harmonische vervorming, enz.)
  • Kalibratie van een referentiestandaardmeter met een lagere nauwkeurigheid dan de gebruikte referentiestandaard
  • Voorverwarming
  • Dips en onderbrekingen
  • Test van eenfasemeters onder manipulatieomstandigheden
• Het synchroon meten van verschillende meters.
• Met de beschermingsfunctie tegen overbelasting, kortspanning en open stroom.

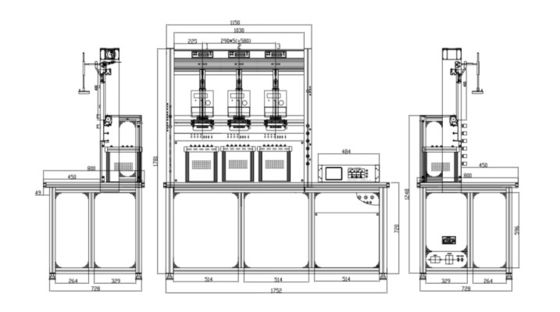

Technische specificatie voor het testsysteem van de 1- tot 3-positiemeter

De testbank is meerdere posities tot 3 meter, 0,02% nauwkeurigheidsklasse Driefase-metersysteem met ICT,met meervoudig seriepoortcommunicatiesysteem voor parallelle communicatie voor het testen van slimme meters.

Stroomvoorziening

Stroombron

Spanning
Testspanningsuitgang (fase-neutraal)	3×(24 V ️ 480 V) of 600 V F-F op maat
Vermogen van de uitgangsspanning	3 × 100VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,02% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	< 0,01%
Vervormingsfactor	< 0,3% voor een lineaire weerstandsbelasting
Harmonica	2e 21e vrij programmeerbaar
Stroom
Uitgangsstroom van de test	0.3 mA 120 A
Vermogen van de uitgangsstroom	3×150VA
Resolutie	Beter dan 0,01% van de volledige schaalwaarde van het bereik
Instelling van de nauwkeurigheid	Beter dan 0,02% bij de definitieve waarde van het bereik
Stabiliteit	Beter dan 0,005%/h (integratietijd 150 s)
Beperkingen van de belasting vanaf 0-max.	< 0,01%
Vervormingsfactor	< 0,3% voor een lineaire weerstandsbelasting
Harmonica	2e 21e vrij programmeerbaar
Fasehoek
Bereik	0 -- 360°
Resolutie	00,01°
Instelling van de nauwkeurigheid	0.1°
Frequentie
Bereik	45 Hz 65 Hz
Resolutie	00,01 Hz
