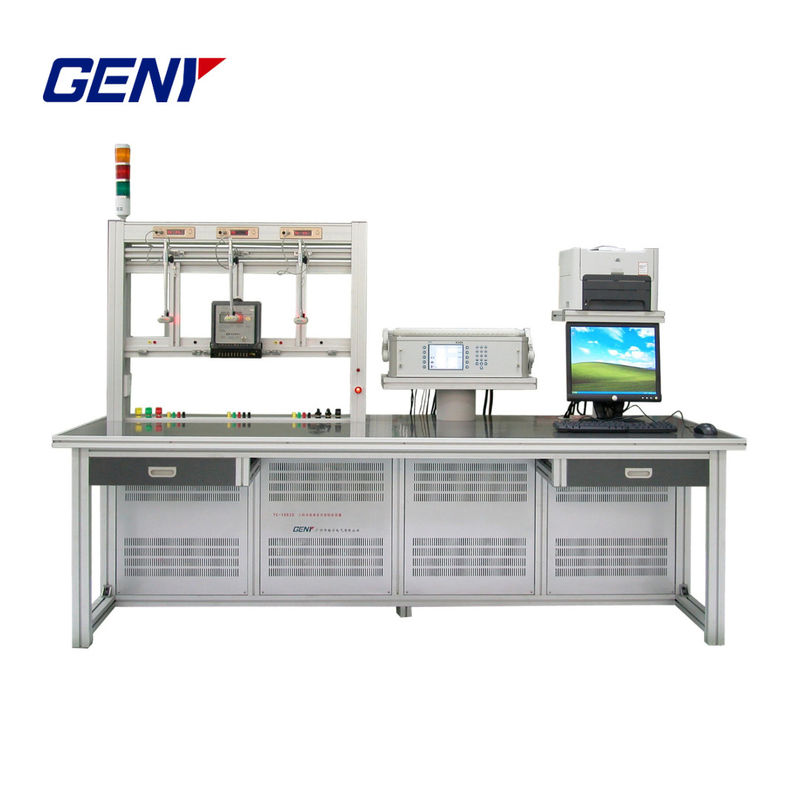

Vaste driefasemeter-testsystemen

Hoog nauwkeurig stagiair driefasemeter-testsysteem voor het testen van elektronische elektrische energiemeters

De YC1893R serie is ontwikkeld door ons bedrijf met internationaal geavanceerd niveau van hoogwaardige apparatuur.laboratoriumHet wordt hoofdzakelijk gebruikt voor het vaststellen van primaire normen of de normenmeter voor de werkstandaard.

Dit is een stationêr driefasig energiemetersysteem dat gelijktijdig 1...3, driefasige of eenfasige elektrische energiemeters kan testen.3- en 4-draadmeters voor actieve en reactieve energie met een nauwkeurigheid van 0.1%, 0,2%, 0,5%, 1,0%, 2,0%.

Het metersysteem heeft de volgende kenmerken en functies:

• Ondersteuning van parallelle communicatiepoort voor het testen van slimme meters via RS232 / Ethernet
• Kalibratie-terminals op het rek voor verificatie op de testbank
• 1-fasen-energometers voor testen
• 3-fasen energiemeter voor testen
• Precision Test van de referentiestandaardmeter
• Voorverwarming
• Genauigheidstest volgens IEC
• Kruipproef
• Startstroomtest
• Herhaalbaarheid van de fouttest
• Dialtest
• Test van invloedsgrootte in verband met nauwkeurigheidsonderzoeken (spanning, frequentie, omgekeerde fasevolgorde, spanningsongebalantie)
• Invloed van de harmonische component op spannings- en stroomcircuits volgens IEC
• Monitoring van manipulatie en fraude
• Subharmonische conform IEC-normen (IEC 62052-11 / 62053-21/22/23)
• Odd Harmonics volgens IEC-normen

Belangrijkste technische gegevens

• Algemene nauwkeurigheid: 0,01%
• Positie van de meter: 1~3
• Uitgangsspanning: 3x 480 VAC
• Stroomspanning: 3x 70 VA of op maat
• Uitgangsstroom: 3x 1mA - 120A
• Vermogenstroom: 3x 300VA of op maat
• Stabiliteit: 30 ppm/h
• Harmonische: 2e - 41e
