VastgebondenDrie fasenTestbank van de meter

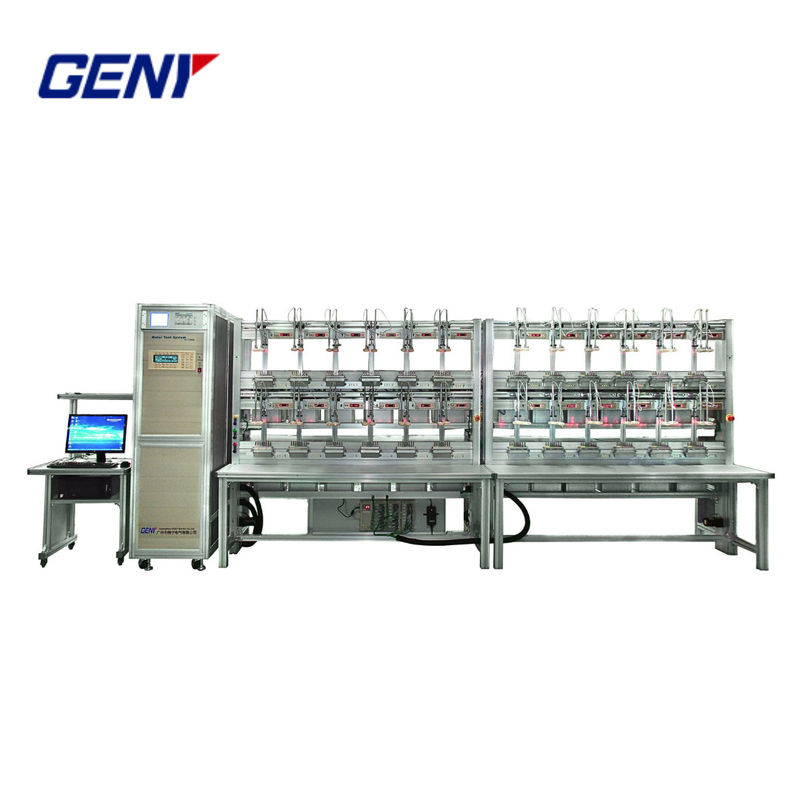

Het YC1893D-metersysteem is een volledig automatisch testsysteem voor het testen en kalibreren van zowel eenfasige als driefasige elektrische energiemeters, dat bestaat uit:


• Driefasige stroombron
• Driedimensionale referentiestandaardmeter
• Testrekken voor de ophanging van de meter voor het testen van zowel 1-fasen- als 3-fasenmeters
• Intelligente meetfunctie-testsysteem (vaste spanningen, optische sonde, relaiscontrolestest en optioneel regelkist voor golven)
• Andere benodigde onderdelen
• PC's en software die het hele systeem bedienen


Het YC1893D-metersysteem voldoet volledig aan de norm IEC 60736 en is geschikt voor het testen van meters volgens de volgende normen:


• IEC 62052-11 en IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Kenmerken

• Het meetproefsysteem kan mechanische meters, elektronische mechanische meters en elektronische meters meten door middel van automatische, semi-automatische of handmatige bediening.
• Materiaal van aluminiumlegering, licht, sterk en corrosiebestendig.
• Automatische positionering rotor merk van schijf van mechanische meter, met meer efficiëntie.
• De schommeling van de scannerkoppen vereenvoudigt de besturing.
• Volledig automatische voltooiing van de volgende tests:
  • Genauigheidstest in alle vier de kwadranten (actieve, reactieve en schijnbare energie)
  • Herhaalbaarheid van de fouttest
  • Verslag van het voertuig (testen zonder belasting)
  • Startstroomtest
  • Test van het dial (test van het register)
  • Test van de meterconstante
  • Test van de invloedsgrootte (spanning, spanningsonbalans, frequentie, harmonische vervorming, omgekeerde fasesequentie)
  • Kalibratie van een referentiestandaardmeter met een lagere nauwkeurigheid dan de gebruikte referentiestandaard
  • Voorverwarming
  • Dips en onderbrekingen
  • Test van eenfasemeters onder manipulatieomstandigheden
  • Subharmonic volgens IEC-normen
  • Odd Harmonics volgens IEC-normen
• Het synchroon meten van verschillende meters.
• Met de beschermingsfunctie tegen overbelasting, kortspanning en open stroom.

Technische specificatie

De testbank is meerdere posities tot 24 meter, 0,02% nauwkeurigheidsklasse Driefase-metersysteem met ICT,met meervoudig seriepoortcommunicatiesysteem voor parallelle communicatie voor het testen van slimme meters.

• Stroomvoorziening

• Stroombron

Structurele afbeelding van de testbank van de vaste meter
